Toyota Camry Manuel de réparation XV50 (2011–2019): Gicleur De Lave-glace
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

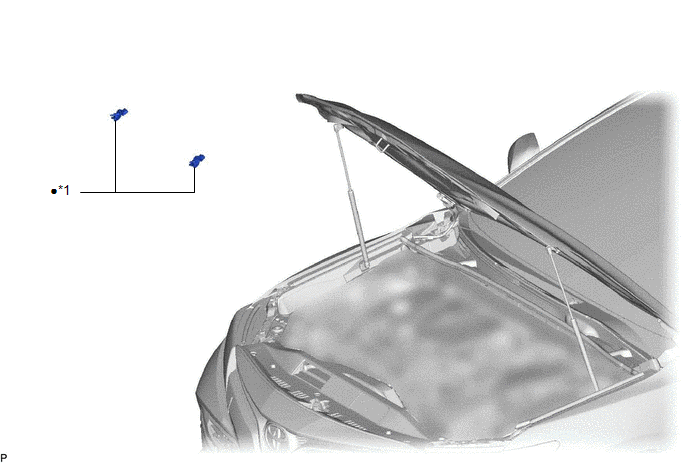

*1 | SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE |
- | - |
● | Pièce non réutilisable |
- | - |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
(a) Actionner les sous-ensembles de gicleur de lave-glace et vérifier l'endroit où le liquide de lave-glace entre en contact avec le pare-brise.
Standard:

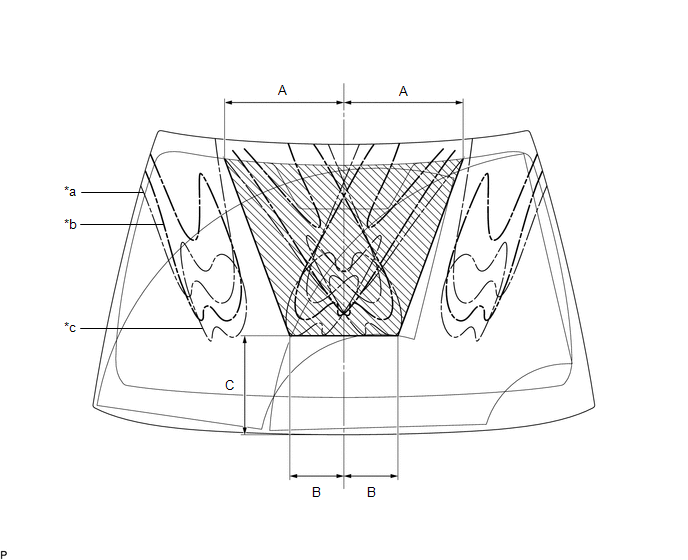

Le centre du liquide de lave-glace est en contact avec le pare-brise dans les zones indiquées sur le schéma.
*a | Limite supérieure |
*b | Standard |
*c | Limite inférieure |
- | - |
Mesure | - |
- |
Mesure standard:
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 35,8 cm (1,17 pi) |
B | 161,7 mm (6,37 po) |
C | 297,5 mm (11,7 po) |
- | - |
CONSEIL:
Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de gicleur de lave-glace.
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE

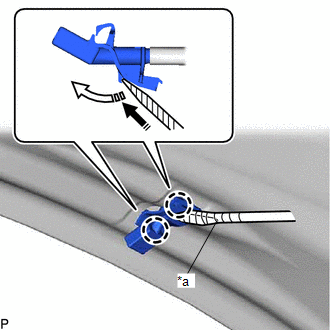

(a) A l'aide d'un tournevis, libérer les 2 griffes dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma pour détacher le sous-ensemble de gicleur de lave-glace.
*a | Ruban adhésif de protection |
Déposer dans ce sens (1) | |
Déposer dans ce sens (2) |
REMARQUE:
Veiller à ne pas endommager la vitre de pare-brise.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

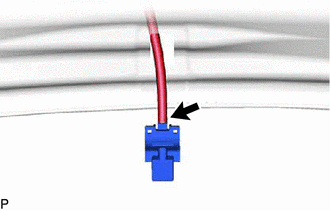

(b) Débrancher la durite de lave-glace pour déposer le sous-ensemble de gicleur de lave-glace. REMARQUE: Les sous-ensembles de gicleur de lave-glace ne peuvent pas être réutilisés. |
|
Reglage
REGLAGE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
2. REGLER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
(a) Sélectionner un sous-ensemble de gicleur de lave-glace afin que l'endroit que le liquide de lave-glace touche sur le pare-brise soit conforme à la zone standard. Remplacer le sous-ensemble de gicleur de lave-glace par l'élément sélectionné.

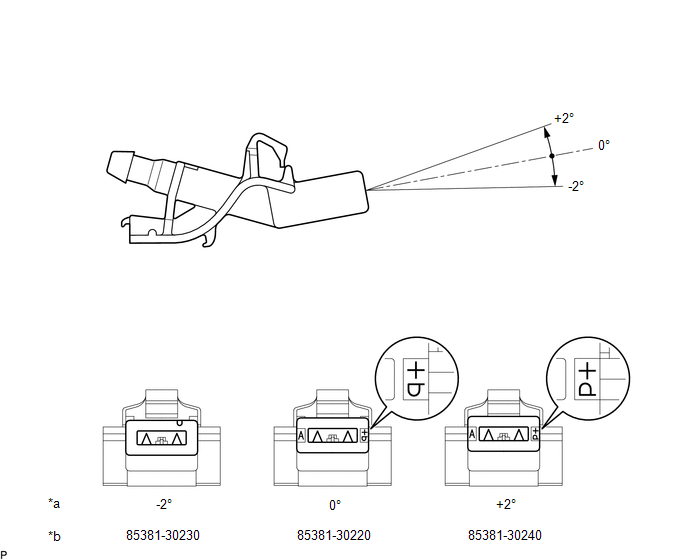

*a | Angle de vaporisation de liquide de lave-glace |
*b | Numéro de référence |
3. REPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
(a) Brancher un nouveau sous-ensemble de gicleur de lave-glace sur la durite de lave-glace.

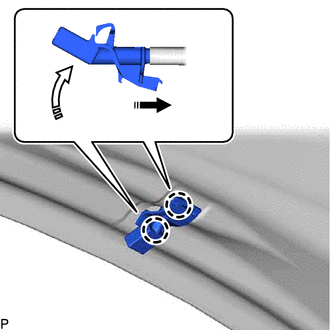

(b) Engager les 2 griffes, comme indiqué par les flèches, dans l'ordre indiqué sur le schéma, pour reposer le sous-ensemble de gicleur de lave-glace.
Reposer dans ce sens (1) | |
Reposer dans ce sens (2) |
2. VERIFIER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
3. REGLER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
