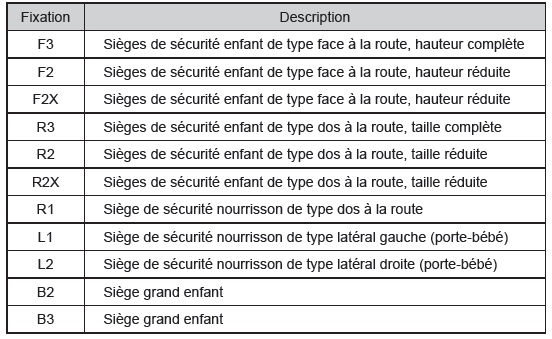

Les sièges de sécurité enfant ISOFIX sont répartis en différentes "fixations".

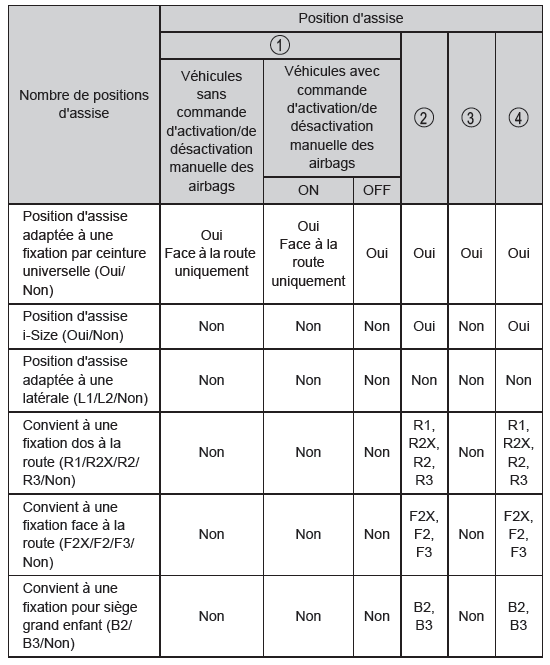

Le siège de sécurité enfant peut être utilisé sur les positions d'assise pour les "fixations" mentionnées dans le tableau ci-dessus. Pour la relation entre les types de "fixation", consultez le tableau suivant.
Si votre siège de sécurité enfant n'a aucun type de "fixation" (ou si vous ne pouvez pas trouver l'information dans le tableau ci-dessous), veuillez vous reporter à la "liste des véhicules" du siège de sécurité enfant pour obtenir des informations sur la compatibilité ou demandez au revendeur de votre siège enfant.

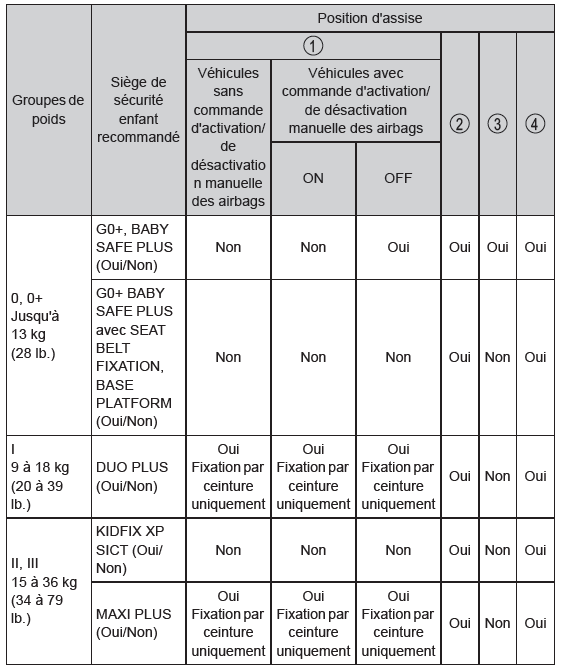

Sièges de sécurité enfant recommandés et tableau de compatibilité
Les sièges de sécurité enfant figurant dans le tableau peuvent ne pas être disponibles en dehors de la zone EU.
Lors de la fixation de certains types de siège de sécurité enfant sur un siège arrière, il peut s'avérer impossible d'utiliser correctement les ceintures de sécurité sur les places se trouvant à côté du siège de sécurité enfant sans interférer avec ce dernier ou affecter l'efficacité des ceintures de sécurité. Veillez à ce que la ceinture de sécurité s'adapte à travers l'épaule et bas sur vos hanches. Si ce n'est pas le cas, ou si cela gêne le siège de sécurité enfant, déplacez vers une autre position.
Le non-respect de ces précautions peut occasionner des blessures graves, voire mortelles.

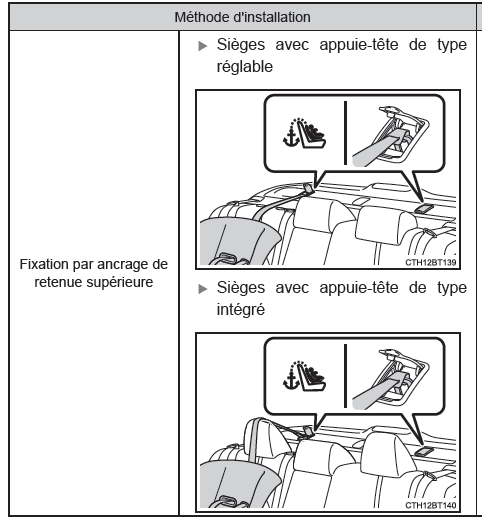

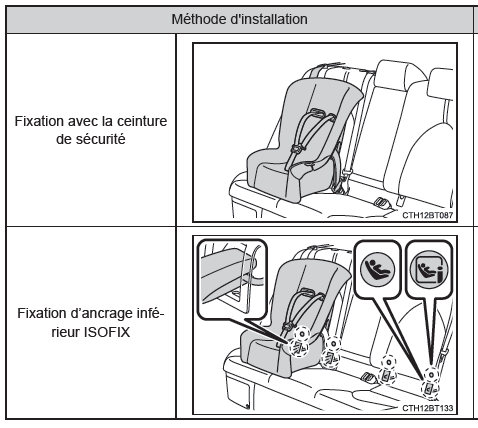

Méthode d'installation du siège de sécurité enfant
Confirmez l'installation du siège de sécurité enfant avec le manuel d'utilisation fourni avec le siège de sécurité enfant.
