Toyota Camry Manuel de réparation XV50 (2011–2019): L'éclairage du combiné d'instruments reste sombre

DESCRIPTION

L'ensemble de combiné d'instruments reçoit des signaux en provenance de ce circuit pour régler l'éclairage de l'ensemble de combiné d'instruments. L'ensemble de combiné d'instruments règle le niveau d'éclairage en fonction de l'usage du rhéostat de commande d'éclairage par l'utilisateur (contacteur de compteur partiel).

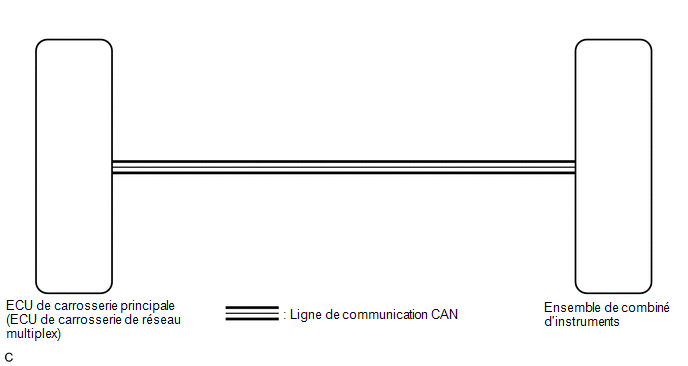

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

PROCEDURE

1.

VERIFIER LE SYSTEME DE COMMUNICATION CAN

(a) Vérifier si les DTC du système de communication CAN sont émis.

Cliquer ici

Résultat:

Résultat

Passer au point

Les DTC ne sont pas émis

A

Les DTC sont émis

B

B

PASSER AU SYSTEME DE COMMUNICATION CAN

A

2.

VERIFIER LA PRESENCE DE DTC (SYSTEME D'ECLAIRAGE)

(a) Vérifier si des DTC du système d'éclairage sont émis.

Body Electrical > Main Body > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC B1244 n'est pas émis

A

Le DTC B1244 est émis

B

B

PASSER AU DTC B1244

A

3.

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

(a) Remplacer l'ensemble de combiné d'instruments par un élément neuf.

Cliquer ici

OK:

Le fonctionnement de l'ensemble de combiné d'instruments redevient normal.

OK

FIN (L'ENSEMBLE DE COMBINE D'INSTRUMENTS ETAIT DEFECTUEUX)

INCORRECT

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
