Toyota Camry Manuel de réparation XV50 (2011–2019): Les émissions radio ne peuvent être captées ou la réception est médiocre
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système de navigation.
Cliquer ici
- En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication est mémorisé.
- L'ensemble d'autoradio et d'affichage peut ne pas fonctionner correctement.
PROCEDURE
1. | VERIFIER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
(a) Vérifier la fonction de recherche automatique des stations radio.
(1) Vérifier la fonction de recherche automatique des stations radio en l'activant.
Résultat:
Résultat | Passer au point |
---|---|
La fonction de recherche automatique des stations ne s'arrête pas. |
A |
La fonction de recherche automatique des stations s'arrête sur une station. |
B |
B | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
|
2. |
VERIFIER LES ACCESSOIRES |
(a) Vérifier si des pièces constitutives en option susceptibles d'affaiblir la capacité de réception, tels qu'un film pare-soleil ou une antenne de téléphone, ont été posées.
Résultat:
Résultat | Passer au point |
---|---|
Certains accessoires ne sont pas installés. |
A |
Certains accessoires ont été posés. |
B |
REMARQUE:
Ne pas déposer les accessoires sans autorisation écrite du client.
B | DEPOSER LES ACCESSOIRES ET VERIFIER A NOUVEAU (CF. REMARQUE CI-DESSUS) |
|
3. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |

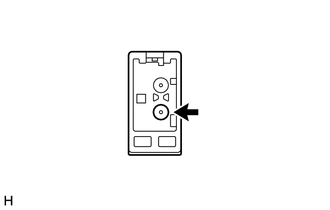

(a) Préparation à la vérification (1) Débrancher le connecteur d'antenne de l'ensemble de récepteur de radio et d'affichage. |
|
(b) Vérifier s'il y a des parasites
(1) Mettre le contacteur du moteur en position ON (ACC) en laissant le connecteur de l'ensemble d'autoradio et d'affichage branché.
(2) Allumer la radio et sélectionner le mode AM.
(3) Placer un tournevis, un fil fin ou un objet métallique similaire sur la prise d'antenne de l'ensemble de récepteur de radio et d'affichage et s'assurer que les haut-parleurs émettent du bruit.
OK:
Les haut-parleurs émettent des parasites.
INCORRECT | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
|
4. |
VERIFIER LE FIL D'ANTENNE DE VITRE |

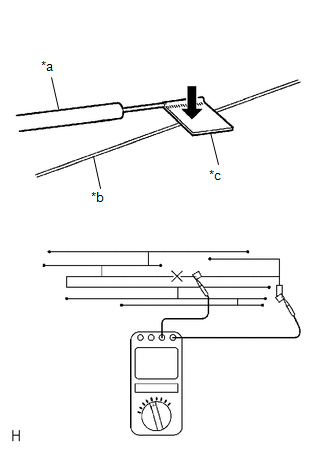

(a) Vérifier la continuité du câble d'antenne de vitre. REMARQUE: Nettoyer la vitre en l'essuyant dans le sens du fil avec un chiffon doux et sec. Veiller à ne pas endommager le fil. Ne pas utiliser de détergents ou de produits de nettoyage pour vitres contenant des substances abrasives. Avant de mesurer la résistance, entourer l'extrémité de chaque sonde d'une feuille d'étain et la presser contre le câble avec le doigt, comme indiqué sur le schéma. CONSEIL: Vérifier la continuité au centre de chaque fil d'antenne comme indiqué sur le schéma. OK: Il y a continuité dans le câble d'antenne de vitre. |
|
INCORRECT | REPARER LE CABLE D'ANTENNE DE VITRE |
|
5. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |

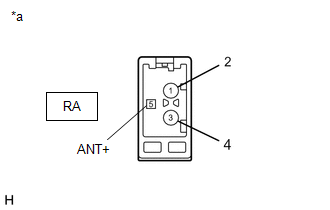

(a) Débrancher le connecteur RA d'ensemble de récepteur de radio et d'affichage.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
INCORRECT | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
|
6. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté avant) |
(a) Remplacer le sous-ensemble de câble d'antenne (pour côté avant) par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
OK | FIN |
|
7. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
(a) Remplacer le sous-ensemble d'antenne d'amplificateur n° 2 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
OK | FIN |
|
8. |
REMPLACER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 |
(a) Remplacer l'ensemble d'antenne d'amplificateur n° 1 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
OK | FIN |
|
9. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté arrière) |
(a) Remplacer le sous-ensemble de câble d'antenne (pour côté arrière) par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
OK | FIN |
INCORRECT | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
