Toyota Camry Manuel de réparation XV50 (2011–2019): Mesures De Precaution

MESURES DE PRECAUTION

MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché de la borne négative (-) de la batterie, initialiser le(s) système(s) suivant(s) après avoir rebranché le câble:

Système

Cf. procédure

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sonar de détection de distance intelligent

Système de moniteur d'aide au stationnement

Système d'écran de vue panoramique

Système de sécurité préventive

MESURES DE PRECAUTION RELATIVES A LA RECHERCHE DE PANNES

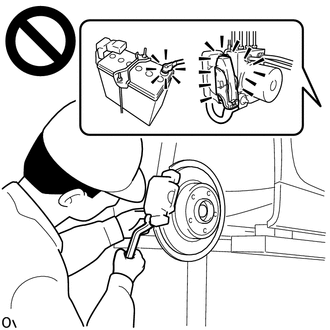

(a) Lors de la vérification des freins arrière, débrancher le connecteur de l'ensemble d'actionneur de frein de stationnement ou débrancher le câble de la borne négative (-) de batterie.

ATTENTION:

(b) Le frein de stationnement électrique risque encore de fonctionner 20 secondes après avoir mis le contacteur du moteur en position OFF. Avant de débrancher les connecteurs ou les fusibles, mettre le contacteur du moteur en position OFF et attendre 20 secondes minimum.

(c) Si aucun pièce constitutive n'a été déposée et reposée, s'assurer que le système fonctionne normalement en vérifiant les DTC une fois la pose terminée.

MESURES DE PRECAUTION RELATIVES A LA MANIPULATION

(a) Lorsque le véhicule est incliné pour effectuer un travail après avoir laissé le véhicule en stationnement sur une surface plane, la force de freinage peut ne pas être suffisante. Veiller à tirer à 2 reprises le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) vers le côté verrouillage (2 opérations de verrouillage).

CONSEIL:

(b) Le témoin de frein de stationnement clignote (rouge) lorsque le contacteur du moteur est mis en position ON (IG) après le remplacement de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein). Actionner le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) pour éteindre le témoin de frein de stationnement.

PRECAUTIONS A PRENDRE LORS DU REMORQUAGE DES VEHICULES

(a) Pour les mesures de précaution de remorquage: Cliquer ici

METHODE DE DEVERROUILLAGE FORCE DU FREIN DE STATIONNEMENT

(a) Pour la méthode de déverrouillage forcée de frein de stationnement: Cliquer ici
