EMPLACEMENT DES PIECES CONSTITUTIVES

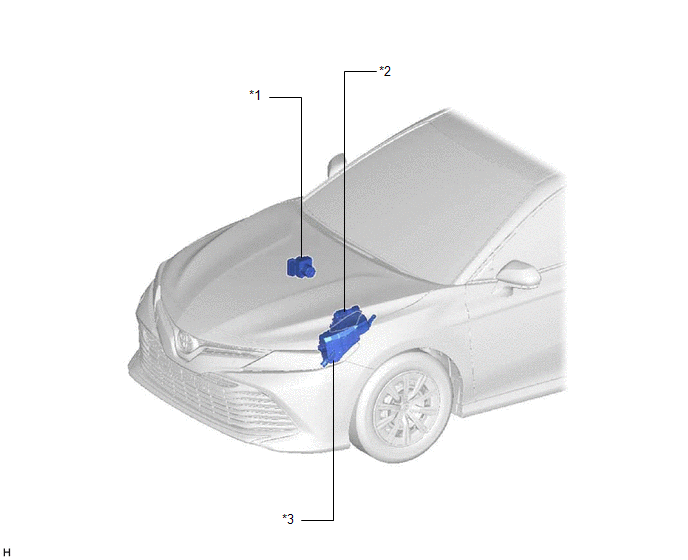

SCHEMA
|
*1 | ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*2 | ECM |
|
*3 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE ABS-N° 1 - FUSIBLE ABS-N° 2 - FUSIBLE ECU-IG1 N° 2 |
- | - |

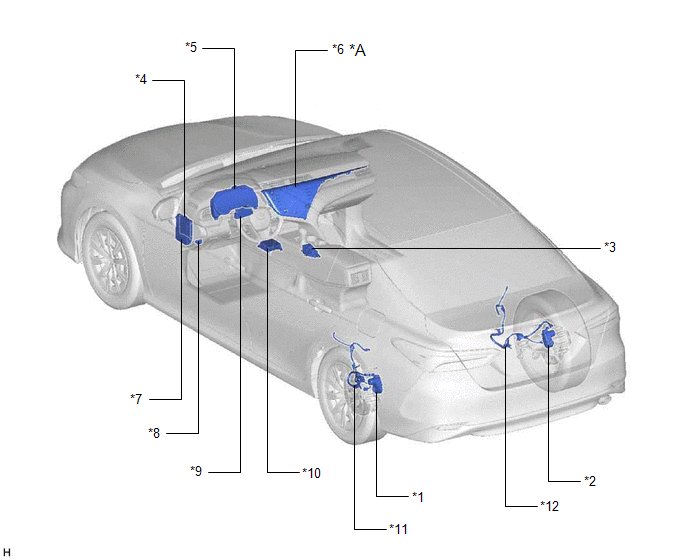

SCHEMA
|
*A | pour type d'affichage 8 pouce |
- | - |
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT GAUCHE |
*2 | ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT DROIT |
|
*3 | CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*6 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
|
*7 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-B N° 2 |
*8 | DLC3 |
|
*9 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*10 | CAPTEUR DE DECELERATION (ENSEMBLE DE CAPTEUR D'AIRBAG) |
|
*11 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*12 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
