Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. INSTRUCTIONS DE REPARATION

Cliquer ici

2. REPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE

Cliquer ici

3. REPOSER LA BANDE DECORATIVE EXTERIEURE INFERIEURE DE PORTE ARRIERE

Cliquer ici

4. REPOSER LE SOUS-ENSEMBLE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE

Cliquer ici

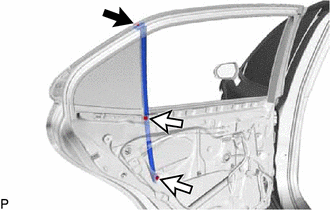

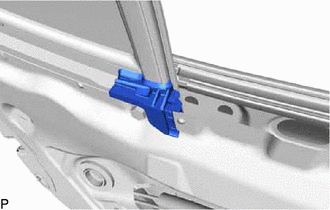

5. REPOSER LE JOINT EXTERIEUR AVANT DE PORTE ARRIERE

(a) Engager le guide pour reposer le joint extérieur avant de porte arrière.

6. REPOSER LA MOULURE D'ENCADREMENT AVANT DE VITRE DE PORTE ARRIERE

Cliquer ici

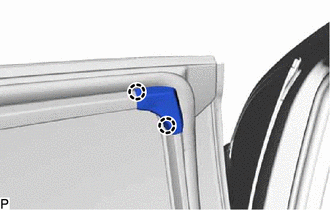

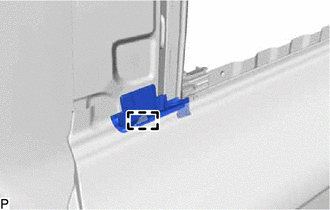

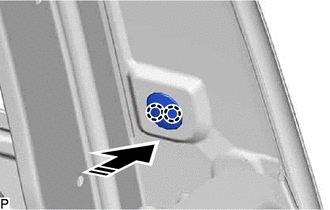

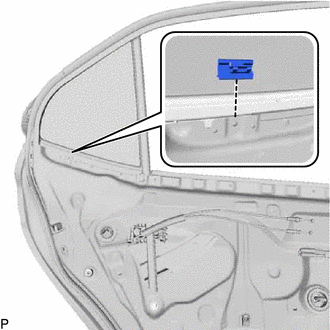

7. REPOSER L'AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE

(a) Fixer les 2 griffes pour reposer l'agrafe de moulure d'encadrement de vitre de porte.

Poser dans ce sens

8. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

Cliquer ici

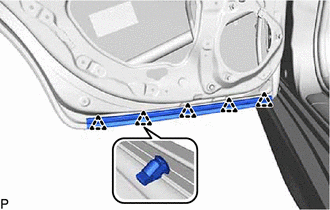

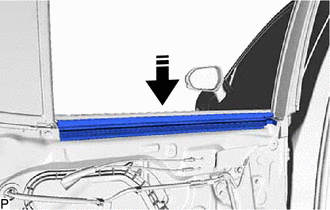

9. REPOSER LE BOURRELET DE PORTE ARRIERE N° 2

(a) Engager les 5 agrafes pour reposer le bourrelet de porte arrière n° 2.

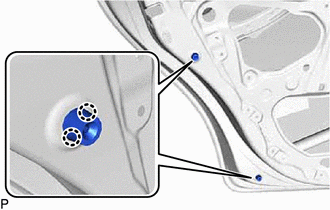

10. REPOSER LE COUSSINET DE PANNEAU DE PORTE ARRIERE

(a) Engager les 4 griffes et poser 2 coussinets de panneau de porte arrière neufs.

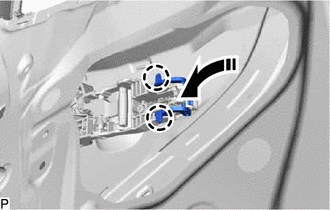

11. REPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Appliquer de la graisse MP sur les pièces coulissantes du sous-ensemble d'armature de poignée extérieure de porte arrière.

(b) Engager la griffe comme indiqué sur le schéma.

*A

Extérieur(e)

*B

Intérieur(e)

(c) A l'aide d'une clé à douille "TORX" T30, reposer le sous-ensemble d'armature de poignée extérieure de porte arrière avec la vis.

Torque:

4,0 N·m {41 kgf·cm, 35 in·lbf}

12. REPOSER LA PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Engager les 3 guides et la griffe pour reposer la plaquette arrière de poignée extérieure de porte arrière.

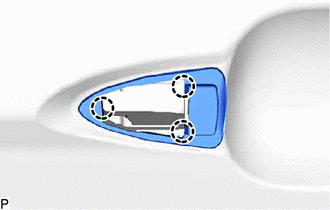

13. REPOSER LA PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Engager les 3 griffes pour reposer la plaquette avant de poignée extérieure avant de porte arrière.

14. REPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Engager la griffe.

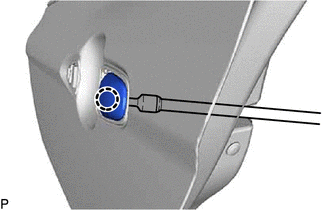

(b) A l'aide d'une clé à douille "TORX" T30, reposer le cache de poignée extérieure de porte arrière avec la vis.

Torque:

4,0 N·m {41 kgf·cm, 35 in·lbf}

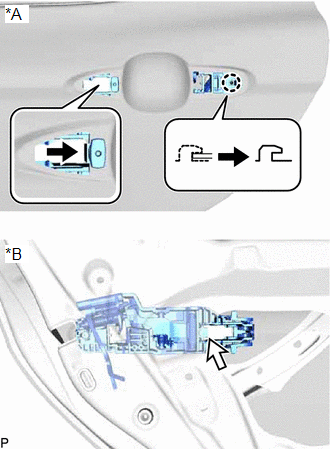

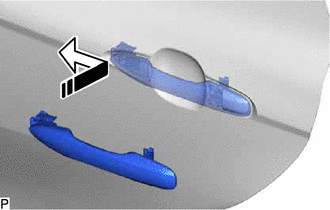

15. REPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Introduire la partie avant de l'ensemble de poignée extérieure de porte arrière dans le sous-ensemble d'armature de poignée extérieure de porte arrière.

Poser dans ce sens

(b) Introduire l'extrémité arrière de l'ensemble de poignée extérieure de porte arrière dans le sous-ensemble d'armature de poignée extérieure de porte arrière, puis faire glisser l'ensemble de poignée extérieure de porte arrière vers l'avant du véhicule pour le reposer.

(c) Déplacer le levier comme indiqué sur le schéma et engager les 2 griffes afin de verrouiller l'ensemble de poignée extérieure de porte arrière.

Engager dans cette direction

16. REPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

Cliquer ici

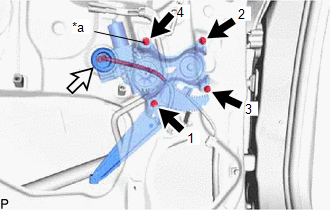

17. REPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

(a) Appliquer de la graisse MP sur les pièces coulissantes de l'ensemble de lève-vitre de porte arrière.

(b) Reposer temporairement le boulon provisoire sur l'ensemble de lève-vitre électrique de porte arrière.

(c) Reposer provisoirement l'ensemble de lève-vitre de porte arrière à l'aide des 3 boulons.

*a

Boulon provisoire

(d) Serrer le boulon provisoire et les 3 boulons pour reposer l'ensemble de lève-vitre de porte arrière.

CONSEIL:

Serrer les boulons dans l'ordre indiqué sur le schéma.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

(e) Brancher le connecteur.

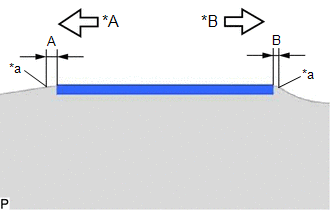

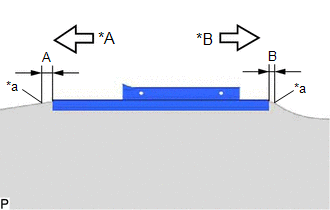

18. REPOSER LA GARNITURE DE COULISSEAU DE VITRE DE PORTE ARRIERE

(a) Appliquer de l'eau savonneuse sur une garniture de canal de vitre de porte arrière neuve.

(b) Reposer la garniture de coulisseau de vitre de porte arrière sur le sous-ensemble de vitre de porte arrière à l'endroit indiqué sur le schéma.

Dimension standard

Zone

Mesure

A

5,0 mm (0,197 in.)

B

5,0 mm (0,197 in.)

*A

Côté avant

*B

Côté arrière

*a

Bord de surface recourbée

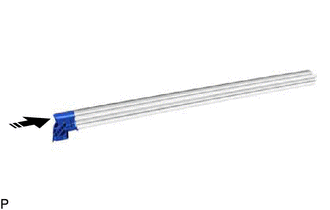

19. REPOSER LE SOUS-ENSEMBLE DE CANAL DE VITRE DE PORTE ARRIERE

(a) Appliquer de l'eau savonneuse sur le côté de la garniture de canal du sous-ensemble de coulisseau de vitre de porte arrière.

(b) A l'aide d'un maillet à embout en plastique, reposer le sous-ensemble de canal de vitre de porte arrière dans la position indiquée sur le schéma.

Dimension standard

Zone

Mesure

A

5,0 mm (0,197 in.)

B

5,0 mm (0,197 in.)

REMARQUE:

Pour éviter d'endommager le sous-ensemble de vitre de porte arrière, veiller à ne pas frapper le sous-ensemble de canal de vitre de porte arrière trop violemment.

*A

Côté avant

*B

Côté arrière

*a

Bord de surface recourbée

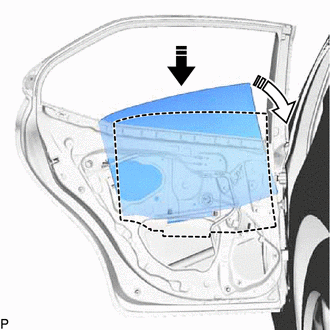

20. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

(a) Introduire le sous-ensemble de vitre de porte arrière dans le panneau de porte arrière dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.

REMARQUE:

Ne pas endommager le sous-ensemble de vitre de porte arrière.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

(b) Faire glisser le sous-ensemble de vitre de porte arrière comme indiqué sur le schéma pour le reposer.

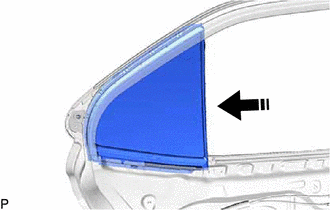

21. REPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE

(a) Reposer la vitre de custode de porte arrière sur le bourrelet de vitre de custode de porte arrière.

(b) Reposer la vitre de custode de porte arrière avec le bourrelet de vitre de custode de porte arrière, comme indiqué sur le schéma.

Poser dans ce sens

22. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE

(a) Reposer le sous-ensemble d'encadrement inférieur arrière de vitre de porte arrière avec la vis et les 2 boulons.

Vis

Boulon

Torque:

Vis :

3,1 N·m {32 kgf·cm, 27 in·lbf}

Boulon :

8,5 N·m {87 kgf·cm, 75 in·lbf}

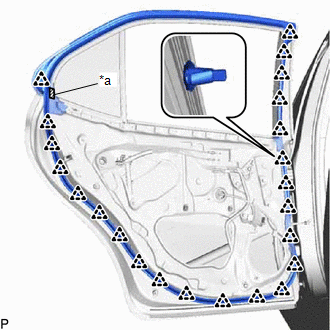

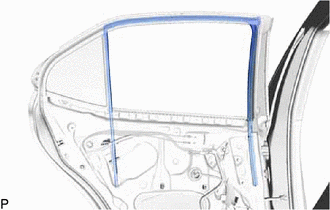

23. REPOSER LE BOURRELET DE PORTE ARRIERE

(a) Nettoyer le panneau de porte arrière.

(b) Déposer la feuille de protection d'un bourrelet de porte arrière neuf.

CONSEIL:

Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

(c) Introduire les 23 agrafes et reposer le bourrelet de porte arrière.

*a

Ruban adhésif double face

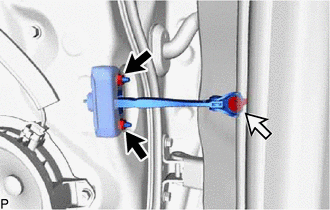

24. REPOSER L'ENSEMBLE DE TIRANT DE PORTE ARRIERE

(a) Nettoyer l'orifice de boulon dans la caisse du véhicule.

(b) Nettoyer les filets du boulon.

(c) Appliquer du produit adhésif sur les filets du boulon.

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

(d) Reposer l'ensemble de tirant de porte arrière à l'aide des 2 écrous et du boulon.

Ecrou

Boulon

Torque:

Boulon :

29 N·m {296 kgf·cm, 21 ft·lbf}

Ecrou :

8,0 N·m {82 kgf·cm, 71 in·lbf}

25. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

(a) Reposer le coulisseau de vitre de porte arrière.

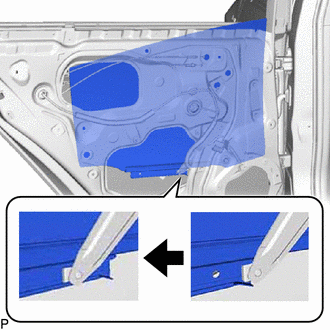

26. REPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE

(a) Reposer la protection de panneau de porte arrière.

(b) Engager l'agrafe.

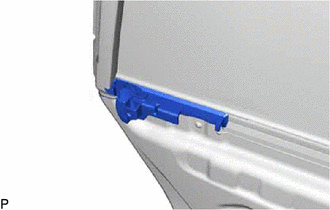

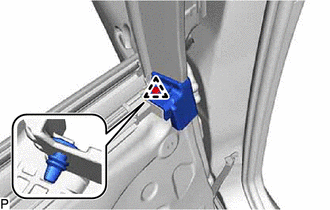

27. REPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1

(a) Reposer le joint de ventilation de porte arrière n° 1.

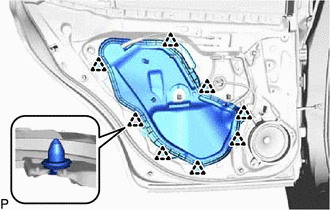

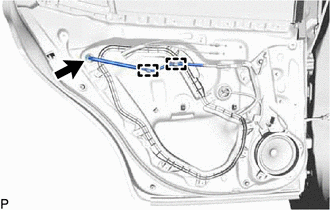

28. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

(a) Engager les 8 agrafes pour reposer un cache d'orifice de visite de porte arrière neuf.

(b) Engager les 2 attaches.

(c) Brancher le connecteur.

29. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

(a) Engager les 2 griffes pour reposer le garnissage d'encadrement de porte arrière.

30. REPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

Cliquer ici

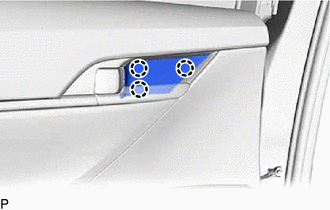

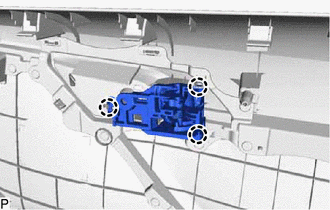

31. REPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE

(a) Engager les 3 griffes pour reposer le sous-ensemble de poignée intérieure de porte arrière.

32. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2

(a) Reposer le cache d'orifice de visite de porte arrière n° 2 sur le bourrelet intérieur de vitre de porte arrière.

Poser dans ce sens

33. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE

(a) Reposer le bourrelet intérieur de vitre de porte arrière avec le cache d'orifice de visite de porte arrière n° 2, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager l'agrafe.

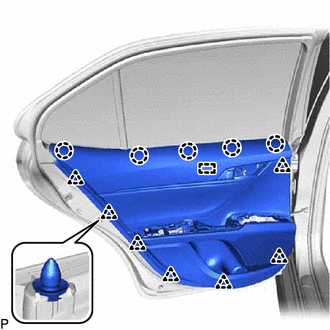

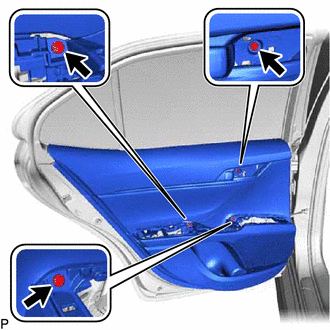

34. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

(a) Reposer l'attache de plaque de seuil de porte n° 1, comme indiqué sur le schéma.

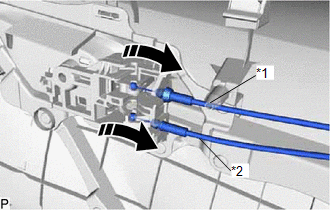

(b) Brancher l'ensemble de câble de système de verrouillage à distance de porte arrière et l'ensemble de câble de verrouillage intérieur de porte arrière sur le sous-ensemble de poignée intérieure de porte avant comme indiqué sur le schéma.

*1

Ensemble de câble de verrouillage intérieur de porte arrière

*2

Ensemble de câble de commande à distance de verrouillage de porte arrière

Poser dans ce sens

(c) Engager les 5 griffes et le guide.

(d) Engager les 7 agrafes pour poser le sous-ensemble de panneau d'habillage de porte arrière.

(e) Reposer les 3 vis.

35. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE

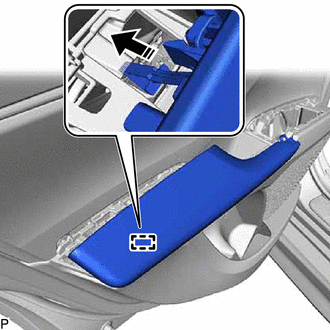

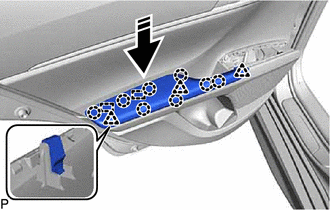

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager les 3 agrafes, les 8 griffes et les 2 guides pour reposer l'ensemble d'accoudoir arrière, comme indiqué sur le schéma.

Poser dans ce sens

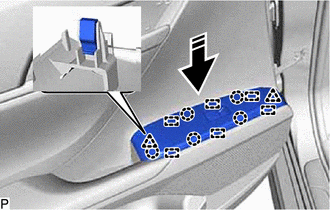

36. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

(a) Brancher le connecteur.

(b) Engager les 2 agrafes, les 5 griffes et les 6 guides pour reposer l'ensemble de contacteur de lève-vitre électrique arrière avec panneau de base d'accoudoir supérieur de porte arrière, comme indiqué sur le schéma.

Poser dans ce sens

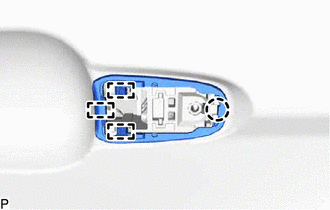

37. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE

(a) Engager les 3 griffes pour reposer le sous-ensemble de cache d'accoudoir de porte arrière.

38. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

39. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

Cliquer ici

40. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici
