PARAMETRES PERSONNALISABLES
PERSONNALISER LE SYSTEME D'ECLAIRAGE (EXT)
REMARQUE:
CONSEIL:
Les éléments suivants peuvent être personnalisés:
(a) Personnalisation à l'aide du Techstream
(1) Brancher le Techstream sur le DLC3.
(2) Mettre le contacteur d'allumage en position ON.
(3) Allumer le Techstream.
(4) Sélectionner les menus suivants: Customize Setting / Light Control, Warning or Illuminated Entry.
(5) Sélectionner le réglage en se reportant au tableau ci-dessous.
Commande d'éclairage|
Affichage du tester | Description |
Réglage par défaut | Réglage |
ECU |
|---|---|---|---|---|
| Disp Ex ON Sen |

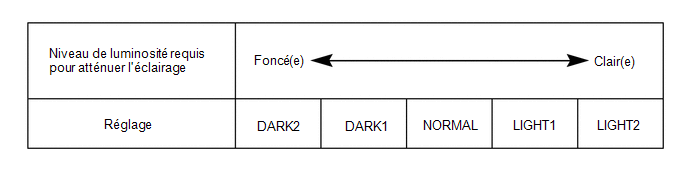

Modifie le niveau de luminosité ambiante pour baisser l'intensité des éclairages tels que les témoins du combiné d'instruments, le témoin d'A/C et la montre de bord.*A |
NORMAL | 000: NORMAL, 001: DARK2, 010: DARK1, 011: LIGHT1, 100: LIGHT2 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|

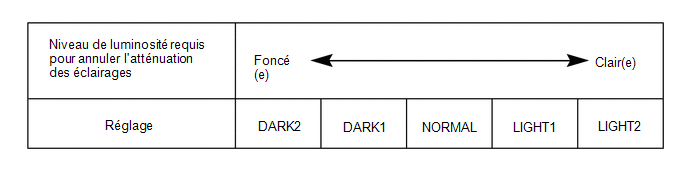

Disp Ex OFF Sen | Modifie le niveau de luminosité ambiante requis pour annuler l'atténuation des éclairages tels que les témoins du combiné d'instruments, le témoin d'A/C et la montre de bord.*B |
NORMAL | 000: NORMAL, 001: DARK2, 010: DARK1, 011: LIGHT1, 100: LIGHT2 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Light Auto OFF Delay | Maintient les phares allumés pendant un certain temps après la mise en position OFF du contacteur d'allumage et la fermeture de toutes les portes avec les feux de croisement allumés. |
30 s | 00:OFF, 01:30 s, 10:60 s, 11:90 s |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|

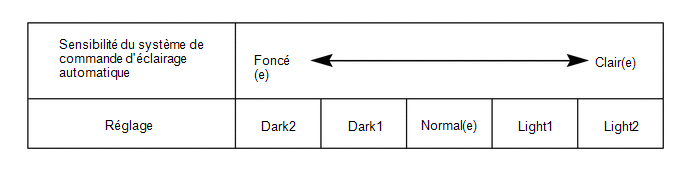

Sensitivity | Règle la sensibilité du système de commande d'éclairage automatique.*C |
Normal(e) | 000:Normal, 001:Dark2, 010:Dark1, 011:Light1, 100:Light2 |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
DRL Function | Active/désactive la fonction DRL.* |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Headlight in Conjunction with Wiper |
Allume/éteint les feux de croisement sur la base du fonctionnement de l'essuie-glace. |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Tail Remind Buzzer Function |
Fait retentir un signal sonore quand la porte du conducteur est ouverte alors que le contacteur de commande d'éclairage est en position TAIL ou HEAD. |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
CONSEIL:
Le réglage de sensibilité est difficile à confirmer. Procéder à la vérification en conduisant le véhicule.
|
Affichage du tester | Description |
Réglage par défaut | Réglage |
ECU |
|---|---|---|---|---|
| Lane Change Flashing Times Adjust |
Fonction pour changer le nombre de clignotements de changement de bande de circulation. |
3 | $00:OFF,$01:3,$02:4,$03:5,$04:6,$05:7 |
Ensemble de combiné d'instruments |
|
Affichage du tester | Description |
Réglage par défaut | Réglage |
ECU |
|---|---|---|---|---|
| Mirr-Foot-Lgt Approached/Exterior Light Approached |
Allume les éclairages de sol de rétroviseur extérieur lorsqu'une clé entre dans une des zones de fonctionnement autour des portes. * |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Mirr-Foot-Lgt Unlocked/Exterior Light Unlocked |
Allume les éclairages de sol de rétroviseur extérieur lorsque les portes sont déverrouillées avec une clé mécanique ou de commande de porte de l'émetteur *. |
ON | 0 : OFF, 1 : ON |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
(b) Personnalisation à l'aide de l'affichage multifonction
(1) Mettre le contacteur d'allumage en position ON.
(2) Sélectionner les menus suivants: MENU / Setup / Vehicle / Vehicle Customization / Lights Settings.
(3) Sélectionner le réglage en se reportant au tableau ci-dessous.
|
Affichage | Réglage par défaut |
Contenu | Réglage |
ECU correspondant |
|---|---|---|---|---|
|

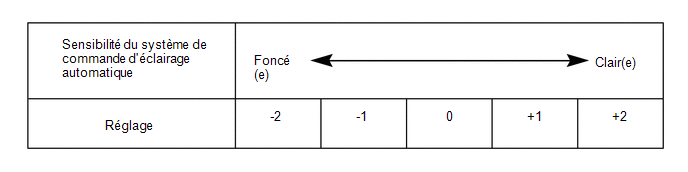

Headlights Auto-on Sensitivity |
0 | Règle la sensibilité du système de commande d'éclairage automatique.*A |
-2, -1, 0, +1 ou +2 | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Headlights Auto-off Timer |
30 s | Maintient les phares allumés pendant un certain temps après la mise en position OFF du contacteur d'allumage et la fermeture de toutes les portes avec les feux de croisement allumés. |
Off, 30 s, 60 s ou 90 s | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
|
Daytime Running Lights* |
ON | Active/désactive la fonction DRL. |
ON ou OFF | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
CONSEIL:
Le réglage de sensibilité est difficile à confirmer. Procéder à la vérification en conduisant le véhicule.
