Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Du Fonctionnement

VERIFICATION DU FONCTIONNEMENT

VERIFICATION DU FONCTIONNEMENT DU SYSTEME DE COMMANDE AUTOMATIQUE DE L'ECLAIRAGE

REMARQUE:

S'assurer que les réglages personnalisés sont à leur valeur par défaut lors de l'exécution de la vérification du fonctionnement du système de commande d'éclairage automatique.

Cliquer ici

(a) Mettre le contacteur d'allumage en position ON.

(b) Mettre le contacteur de commande d'éclairage en position AUTO.

(c) Couvrir le capteur de commande d'éclairage automatique.

(d) Vérifier si les feux arrière et de croisement s'allument.

(e) Découvrir le capteur de commande d'éclairage automatique.

(f) Vérifier si les feux de croisement et les feux arrière s'éteignent.

VERIFICATION DU FONCTIONNEMENT DU SYSTEME D'EXTINCTION D'ECLAIRAGE AUTOMATIQUE

REMARQUE:

S'assurer que les réglages personnalisés sont à leur valeur par défaut lors de l'exécution de la vérification du fonctionnement du système d'extinction d'éclairage automatique.

Cliquer ici

(a) Lorsque les feux arrière sont allumés (feux de croisement non allumés)

(1) Fermer toutes les portes.

(2) Mettre le contacteur d'allumage en position ON.

(3) Allumer les feux arrière.

(4) Mettre le contacteur d'allumage en position OFF.

(5) Ouvrir la porte du conducteur.

(6) Vérifier si tous les éclairages s'éteignent immédiatement.

(b) Lorsque les feux de croisement sont allumés

(1) Fermer toutes les portes.

(2) Mettre le contacteur d'allumage en position ON.

(3) Allumer les feux de croisement.

(4) Mettre le contacteur d'allumage en position OFF.

(5) Ouvrir l'une des portes.

(6) Fermer la porte.

(7) Vérifier si tous les témoins s'éteignent au bout de 30 secondes (fonction de retard).

CONSEIL:

Avant que les éclairages ne s'éteignent, si le bouton de verrouillage de la clé est enfoncé une fois que toutes les portes sont verrouillées, tous les éclairages s'éteindront immédiatement.

VERIFICATION DU FONCTIONNEMENT DU SYSTEME DES FEUX DE JOUR

REMARQUE:

S'assurer que les réglages personnalisés sont à leur valeur par défaut lors de l'exécution de la vérification du fonctionnement du système de feu de jour.

Cliquer ici

(a) Faire démarrer le moteur.

(b) Mettre le contacteur de commande d'éclairage en position TAIL ou AUTO (avec les feux de croisement non allumés via le système de commande d'éclairage automatique).*1

(c) Mettre le contacteur de commande d'éclairage en position OFF, TAIL ou AUTO (avec les feux de croisement non allumés via le système de commande d'éclairage automatique).*2

(d) Desserrer le frein de stationnement.

(e) Vérifier si les feux de jour s'allument.

REMARQUE:

S'assurer que les réglages personnalisés sont à leur valeur par défaut lors de l'exécution de la vérification du fonctionnement du système de commande des feux de croisement associée aux essuie-glace.

Cliquer ici

VERIFICATION DU FONCTIONNEMENT DU SYSTEME DE COMMANDE DES FEUX DE CROISEMENT ASSOCIEE AUX ESSUIE-GLACE.

(a) Mettre le contacteur d'allumage en position ON.

(b) Diriger un éclairage sur le capteur de commande d'éclairage automatique.*

CONSEIL:

*: Si la recherche de pannes est effectuée dans un endroit clair, comme, par exemple, à l'extérieur un jour de beau temps, cette étape ne sera pas nécessaire.

(c) Mettre le contacteur de commande d'éclairage en position AUTO.

(d) Actionner les essuie-glaces avant pendant 10 secondes minimum (sauf MIST ou fonctionnement de l'essuie-glace associé au lave-glace) et vérifier si les feux de croisement*1 ou les feux de route*2 s'allument.

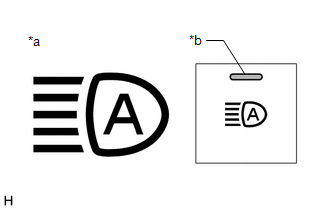

*a

Témoin des feux de route automatique sur l'ensemble de combiné d'instruments

*b

Témoin de contacteur de feux de route automatique

VERIFICATION DU FONCTIONNEMENT DU SYSTEME DE FEUX DE ROUTE AUTOMATIQUE (avec système des feux de route automatique)

(a) Vérifier le fonctionnement du témoin des feux de route automatique.

(1) Mettre le contacteur d'allumage en position ON.

(2) Mettre le contacteur de commande d'éclairage en position AUTO ou HEAD.

(3) Mettre l'inverseur feux de route/croisement dans la position haute

(4) Appuyer sur le contacteur de feux de route automatique (le témoin s'allume).

CONSEIL:

Si le contacteur de feux de route automatique est mis en position ON lorsque le contacteur de commande d'éclairage n'est pas en position HEAD ou AUTO, ou que l'inverseur feux de route/croisement n'est pas en position HIGH, le message "Auto High Beam Ready Turn ON High Beam to Activate" s'affiche sur l'écran multifonction.

(5) S'assurer que le témoin de feux de route automatique s'allume.

REMARQUE:

Lorsque la caméra de reconnaissance de la zone avant ne peut pas détecter correctement les objets en raison de conditions météorologiques défavorables telles que le brouillard ou toute autre obstruction visuelle, le témoin des feux de route automatique peut ne pas s'allumer et par conséquent le système de feux de route automatique peut ne pas fonctionner.

(b) Vérifier le fonctionnement de la fonction feux de route automatique.

(1) La nuit, lors de la conduite du véhicule avec le système de feux de route automatique en mode d'attente, vérifier si les feux de route s'allument automatiquement après un court délai lorsque toutes les conditions suivantes sont remplies:

(2) La nuit, lors de la conduite du véhicule avec les feux de route activés par le système automatique, s'assurer que le système de feux de route automatique éteint les feux de route et repasse en mode d'attente lorsque l'une des conditions suivantes est remplie:
