Numero D'identification Du Vehicule Et Numeros De Serie
NUMERO D'IDENTIFICATION DU VEHICULE ET NUMEROS DE SERIE
NUMERO D'IDENTIFICATION DU VEHICULE

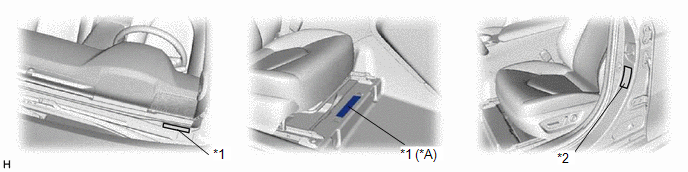

(a) Le numéro d'identification du véhicule est estampé sur la carrosserie du véhicule ainsi que sur l'étiquette d'homologation, comme indiqué sur le schéma.
|
*A | fabrication TMC |
- | - |
|
*1 | Numéro d'identification du véhicule |
*2 | Etiquette d'homologation |
NUMERO DE SERIE DU MOTEUR ET NUMERO DE SERIE DE LA BOITE-PONT

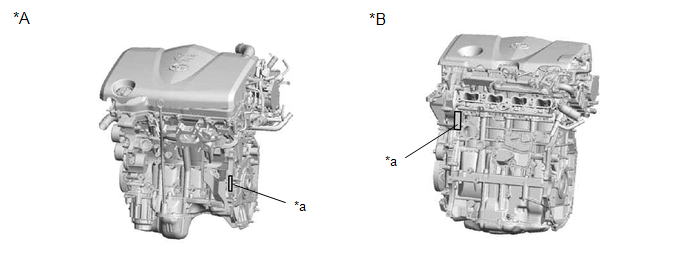

(a) Le numéro de série du moteur est estampé sur le bloc-cylindres du moteur, comme indiqué sur le schéma.
|
*A | 2GR-FKS |
*B | A25A-FKS |
|
*a | Numéro de série du moteur |
- | - |

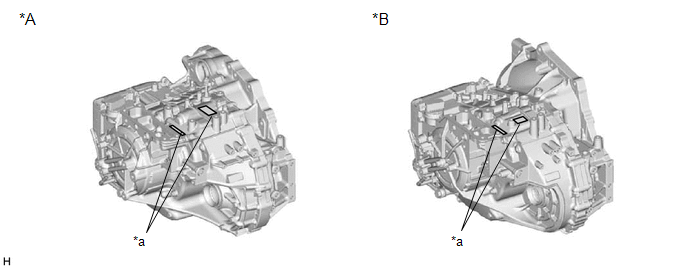

(b) Le numéro de série de la boîte-pont est estampé sur le carter de boîte-pont, comme indiqué sur le schéma.
|
*A | UA80E |
*B | UB80E |
|
*a | Numéro de série de boîte-pont |
- | - |
IntroductionLe toit ouvrant ne se déplace pas lorsque le contacteur de commande de toit ouvrant est activé
DESCRIPTION L'ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant) reçoit des signaux de coulissement et d'inclinaison et actionne son moteur intégré lorsque le contacteur de toit ouvrant (sous-ensemble de boîtier de console de toit) est actionné. SCHEMA DE CABLAGE ...
Certification de la surveillance de l'angle mort
AVERTISSEMENT
Manipulation du capteur radar
Un capteur de surveillance de l'angle mort est installé à
l'intérieur du pare-chocs
arrière du véhicule, côtés gauche et droit. Respectez les précautions
suivantes pour
garantir un fonctionnement correct de la surveillance de ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière gauche)
(a) Brancher un câble positif (+) de la batterie sur la borne 2 du connecteur.
REMARQUE: Pour éviter d'endommager le capteur d'impulsion dans le moteur électrique, ne pas branche ...
