Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

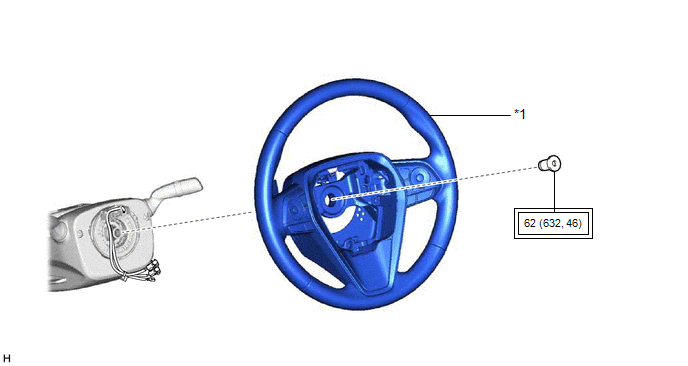

SCHEMA
*1 | ENSEMBLE DE VOLANT |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |

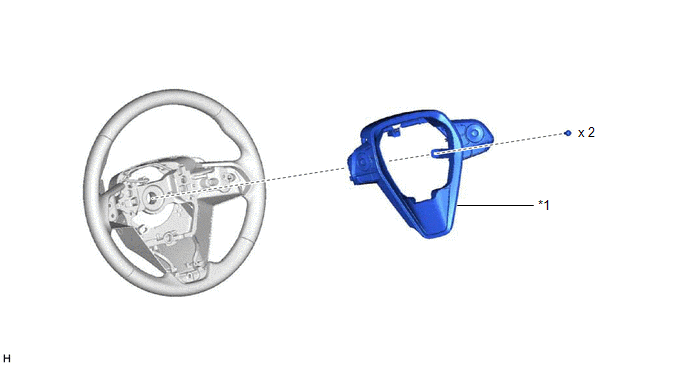

SCHEMA
*1 | ENSEMBLE DE CONTACTEUR AU VOLANT |
- | - |

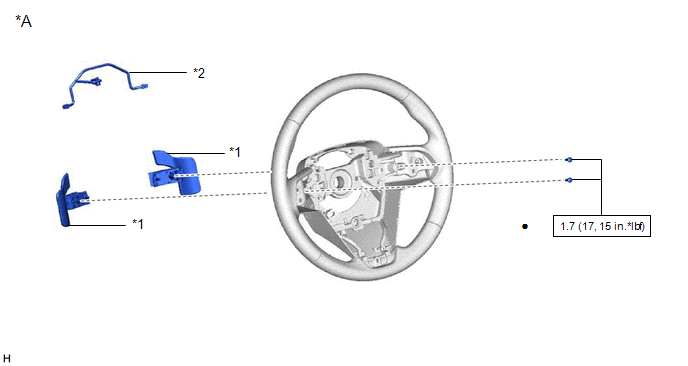

SCHEMA
*A | avec contacteur de changement de vitesse au volant |
- | - |
*1 | CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT (ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT) |
*2 | CABLE DE CONTACTEUR N° 1 |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable | |
★ | Pièce préenduite |
- | - |
