Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de volant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici
REMARQUE:
- Ne pas déposer/reposer le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
- Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans verrouiller l'ensemble de volant installé, avec la batterie branchée et le contacteur d'allumage en position ON.
- Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.
PROCEDURE
1. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
2. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE VOLANT
(a) Débrancher chaque connecteur du sous-ensemble de câble en spirale avec capteur.

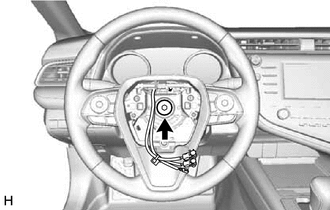

(b) A l'aide d'une clé à douille à six pans de 10 mm, déposer le boulon de réglage de l'ensemble de volant. |
|

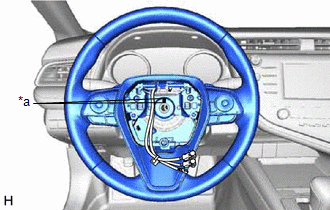

(c) Placer des repères d'alignement sur l'ensemble de volant et l'arbre principal de direction. |
|
(d) Reposer provisoirement le boulon de réglage de l'ensemble de volant.
REMARQUE:
Ne pas trop serrer le boulon de réglage de l'ensemble de volant.

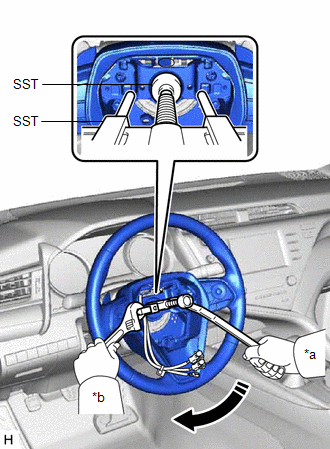

(e) A l'aide du SST, détacher l'ensemble de volant. SST: 09950-50013 09951-05010 09952-05010 09953-05020 09954-05031 09957-04010 SST: 09950-60010 09951-00330 REMARQUE: Appliquer un peu de graisse sur les filets et l'extrémité du SST (09953-05020) avant de l'utiliser. |
|
(f) Déposer le boulon de réglage de l'ensemble de volant et l'ensemble de volant.
4. DEPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT
Cliquer ici
5. DEPOSER LE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT (ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT (avec contacteur de changement de vitesse au volant)
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
6. DEPOSER LE CABLE DE CONTACTEUR N° 1 (avec contacteur de changement de vitesse au volant)
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
