Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Ne pas déposer/reposer le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
• Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans verrouiller l'ensemble de volant installé, avec la batterie branchée et le contacteur d'allumage en position ON.
• Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.

PROCEDURE

1. REPOSER LE CABLE DE CONTACTEUR N° 1 (avec contacteur de changement de vitesse au volant)

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

2. REPOSER LE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT (ENSEMBLE DE CONTACTEUR DE CHANGEMENT DE VITESSE AU VOLANT (avec contacteur de changement de vitesse au volant)

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

3. REPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT

Cliquer ici

4. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE

5. VERIFIER ET REGLER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

Cliquer ici

6. REPOSER L'ENSEMBLE DE VOLANT

(a) Aligner les repères d'alignement sur l'ensemble de volant et l'arbre principal de direction pour reposer l'ensemble de volant.

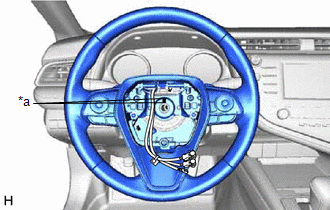

*a Repère d'alignement

(b) A l'aide d'une clé à douille à six pans de 10 mm, reposer le boulon de réglage de l'ensemble de volant.

Torque:

62 N·m {632 kgf·cm, 46 ft·lbf}

(c) Brancher chaque connecteur sur le sous-ensemble de câble en spirale avec capteur.

7. VERIFIER LE CENTRAGE DU VOLANT

8. REPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

Cliquer ici
