EMPLACEMENT DES PIECES CONSTITUTIVES

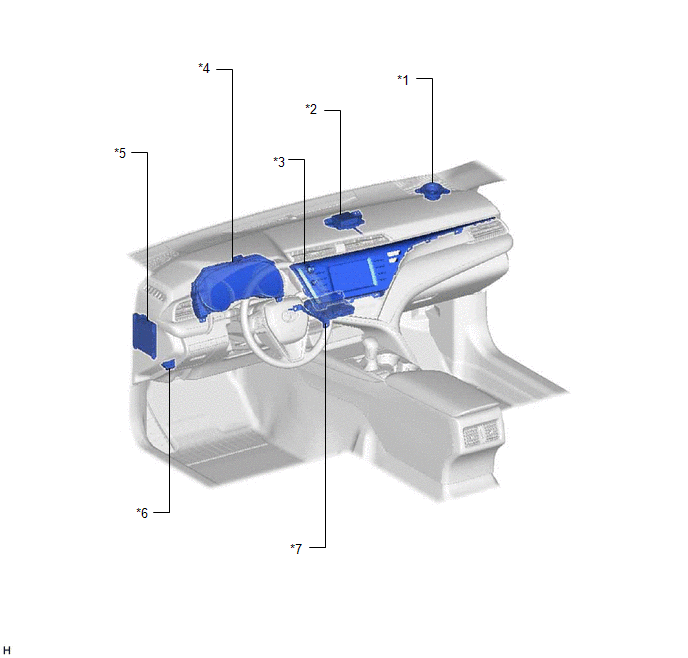

SCHEMA
|
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
*2 | ENSEMBLE D'ANTENNE DE NAVIGATION - Téléphone secondaire |
|
*3 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*5 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*6 | DLC3 |
|
*7 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
- | - |

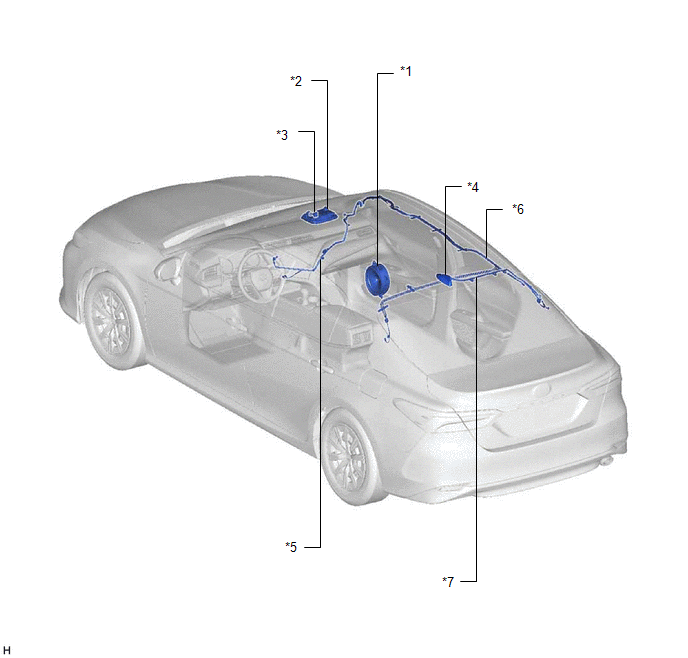

SCHEMA
|
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
*2 | SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT - CONTACTEUR (SOS) MANUEL |
|
*3 | ENSEMBLE DE MICRO DE TELEPHONE |
*4 | ENSEMBLE D'ANTENNE DE TELEPHONE - GPS - SDARS - Téléphone principal |
|
*5 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*6 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
|
*7 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 |
- | - |
Mesures De Precaution
Schema Du SystemeVerification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester
Condition Condition spécifiée
5 (M-) - ...
Circuit du contacteur au volant
DESCRIPTION La caméra de reconnaissance de zone avant reçoit un signal de contacteur principal d'avertissement de sortie de bande de circulation provenant de l'ensemble de contacteur au volant. SCHEMA DE CABLAGE pour A25A-FKS:
pour 2GR-FKS:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQU ...
Dysfonctionnement du témoin vert du contacteur (SOS) manuel (B1571)
DESCRIPTION Ce DTC est émis lorsque le DCM (émetteur-récepteur télématique) détecte une coupure ou un court-circuit dans le témoin vert du contacteur (SOS) manuel. L'indicateur vert du contacteur (SOS) manuel s'allume après avoir mis le contacteur du moteur en position ON (IG).
Si le systà ...
