Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE

(a) Placer l'ensemble de dossier de siège arrière dans l'habitacle.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

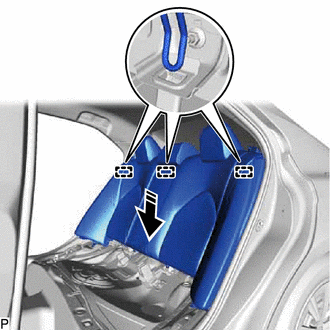

(b) Engager les 3 crochets, comme indiqué sur le schéma.

Poser dans ce sens

(c) Poser l'ensemble de dossier de siège arrière avec les 4 boulons.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

(d) Brancher les 2 connecteurs.

(e) Brancher chaque sangle extérieure de ceinture de sécurité arrière sur le guide de sangle supérieure de ceinture de sécurité de siège arrière droit, du guide de sangle supérieure de ceinture de sécurité de siège arrière gauche et du guide de sangle supérieure de ceinture de sécurité de siège arrière central.

2. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

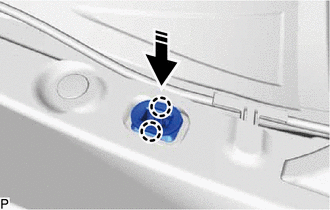

(a) Engager les 2 griffes pour reposer le crochet de verrouillage d'assise de siège arrière neuf, comme indiqué sur le schéma.

Poser dans ce sens

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

3. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

(a) Placer l'ensemble d'assise de siège arrière gauche dans l'habitacle.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

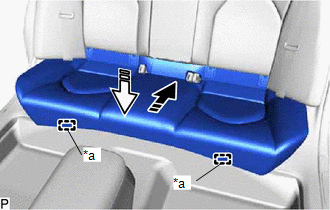

(b) Engager les 2 crochets d'armature d'assise de siège arrière pour reposer l'ensemble d'assise de siège arrière, comme indiqué sur le schéma.

*a

Crochet d'armature d'assise de siège arrière

Reposer dans ce sens (1)

Reposer dans ce sens (2)

REMARQUE:

S'assurer que l'ensemble d'assise de siège arrière est correctement posée.

4. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

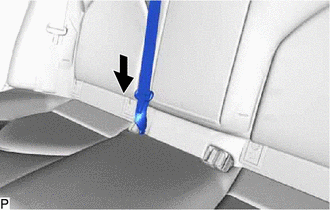

(a) Brancher l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière comme indiqué sur le schéma.

5. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

6. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici

7. VERIFIER LE TEMOIN SRS

Cliquer ici
