PIECES CONSTITUTIVES

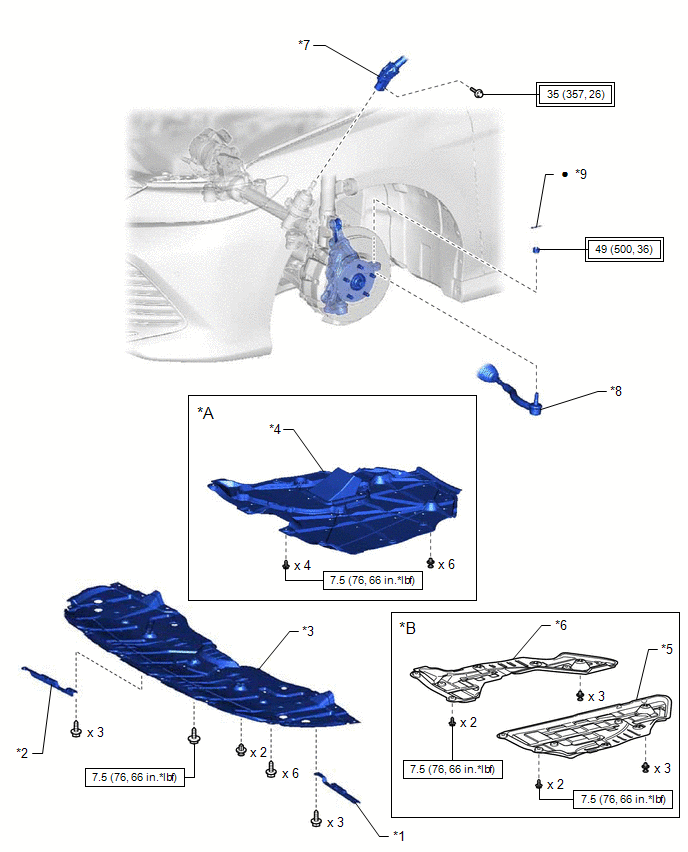

SCHEMA
*A | pour A25A-FKS |
*B | pour 2GR-FKS |
*1 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*2 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
*5 | SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE |
*6 | SABOT DE PROTECTION DU MOTEUR ARRIERE DROIT |
*7 | ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION |
*8 | ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE |
*9 | GOUPILLE FENDUE |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
- | - |

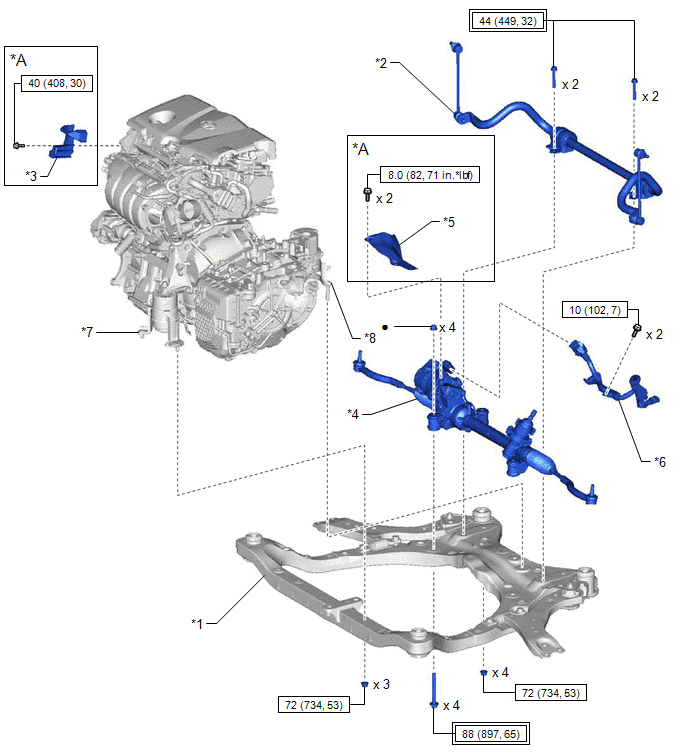

SCHEMA
*A | pour A25A-FKS |
- | - |
*1 | ENSEMBLE DE CADRE AVANT |
*2 | BARRE STABILISATRICE AVANT AVEC SUPPORT |
*3 | PROTECTION D'ALIMENTATION EN CARBURANT |
*4 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE |
*5 | ISOLANT THERMIQUE DE MECANISME DE DIRECTION |
*6 | FAISCEAU DE CABLES |
*7 | SILENTBLOC DE SUPPORT DU MOTEUR AVANT |
*8 | SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
- | - |

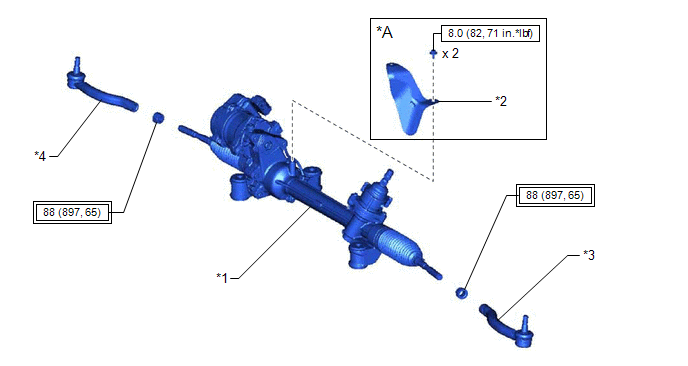

SCHEMA
*A | pour 2GR-FKS |
- | - |
*1 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE |
*2 | ISOLANT THERMIQUE DE MECANISME DE DIRECTION |
*3 | ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE |
*4 | ENSEMBLE DE BARRE D'ACCOUPLEMENT DROITE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |

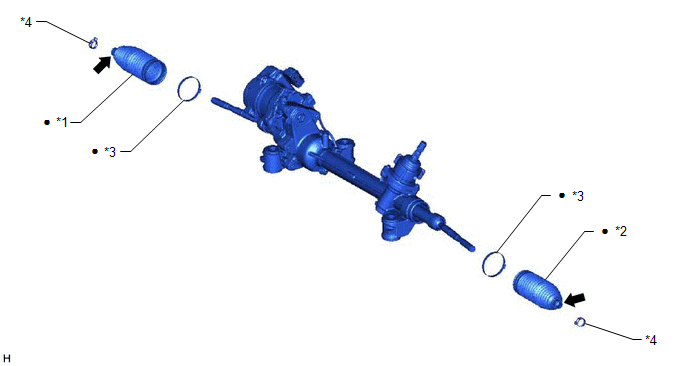

SCHEMA
*1 | SOUFFLET DE CREMAILLERE DE DIRECTION N° 1 |
*2 | SOUFFLET DE CREMAILLERE DE DIRECTION N° 2 |
*3 | ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION N° 2 |
*4 | AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION |
● | Pièce non réutilisable |
![]() |
Graisse au glycol à base de savon de lithium |
