PIECES CONSTITUTIVES

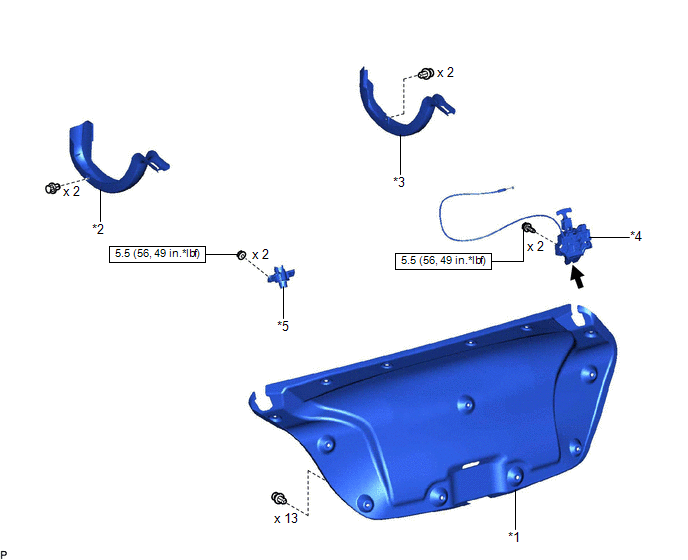

SCHEMA
|
*1 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES GAUCHE |
|
*3 | CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES DROIT |
*4 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
|
*5 | ENSEMBLE DE BARILLET DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
- | - |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
.png) |
Graisse MP |

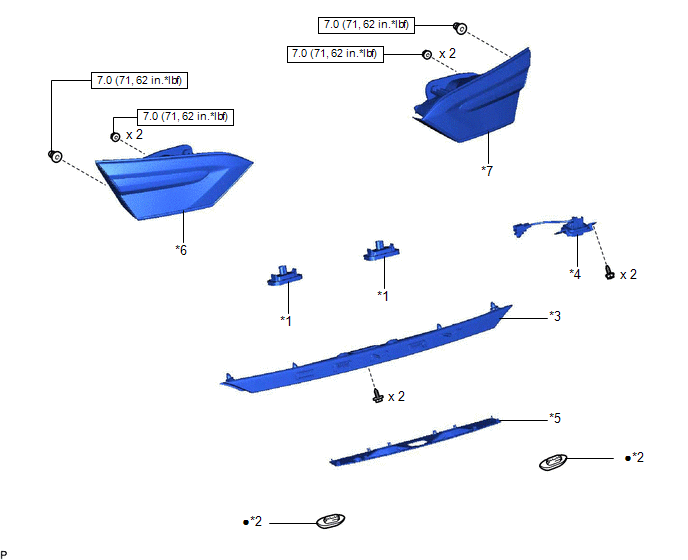

SCHEMA
|
*1 | ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION |
*2 | COUSSINET DE PORTE DE COMPARTIMENT A BAGAGES |
|
*3 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES |
*4 | CONTACTEUR DE CLE ELECTRIQUE DE COMPARTIMENT A BAGAGES |
|
*5 | GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3 |
*6 | ENSEMBLE DE FEU ARRIERE GAUCHE |
|
*7 | ENSEMBLE DE FEU ARRIERE DROIT |
- | - |
|
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
