Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

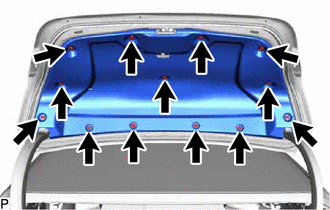

(a) A l'aide d'un extracteur d'agrafes, déposer les 13 agrafes et le cache de porte de compartiment à bagages.

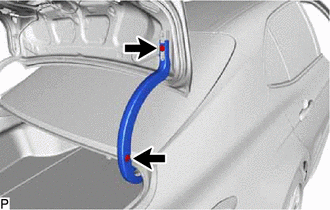

2. DEPOSER LE CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES GAUCHE

(a) Déposer les 2 agrafes et le cache gauche de charnière de porte de compartiment à bagages.

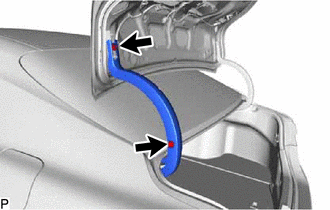

3. DEPOSER LE CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES DROIT

(a) Déposer les 2 agrafes et le cache droit de charnière de porte de compartiment à bagages.

4. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

5. DEPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

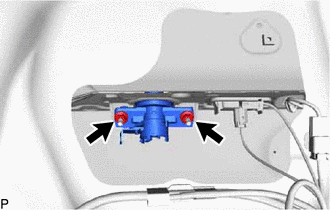

(a) Déposer les 2 écrous et l'ensemble de barillet de serrure de porte de compartiment à bagages.

6. DEPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE

Cliquer ici

7. DEPOSER L'ENSEMBLE DE FEU ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

8. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

10. DEPOSER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES

Cliquer ici

11. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION (pour côté gauche)

Cliquer ici

12. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

13. DEPOSER LE COUSSINET DE PORTE DE COMPARTIMENT A BAGAGES

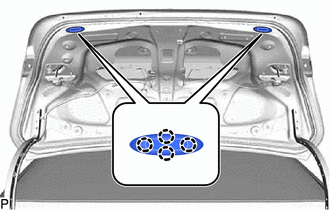

(a) Libérer les 8 griffes pour déposer les 2 coussinets de porte de compartiment à bagages.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 CACHE DE PORTE DE COMPARTIMENT A BAGAGES *2 CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES GAUCHE *3 CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES DROIT *4 ENSEMBLE D ...

Remontage
REMONTAGE PROCEDURE 1. REPOSER LE COUSSINET DE PORTE DE COMPARTIMENT A BAGAGES (a) Engager les 8 griffes pour poser 2 nouveaux coussinets de porte de compartiment à bagages. 2. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IM ...
