REMONTAGE
PROCEDURE
1. REPOSER LE COUSSINET DE PORTE DE COMPARTIMENT A BAGAGES

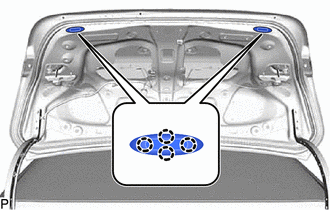

(a) Engager les 8 griffes pour poser 2 nouveaux coussinets de porte de compartiment à bagages. |
|
2. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION (pour côté gauche)
Cliquer ici
3. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
4. REPOSER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES
Cliquer ici
5. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
6. REPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3
Cliquer ici
7. REPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE
Cliquer ici
8. REPOSER L'ENSEMBLE DE FEU ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. REPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

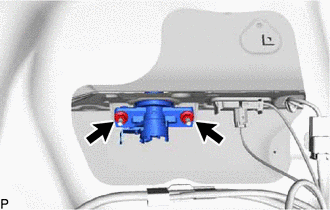

(a) Reposer l'ensemble de barillet de serrure de porte de compartiment à bagages à l'aide des 2 écrous. Torque: 5,5 N·m {56 kgf·cm, 49 in·lbf} |
|
10. REPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
11. REPOSER LE CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES GAUCHE

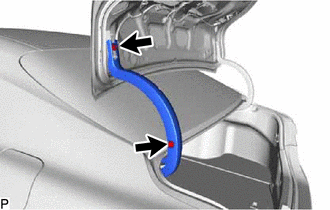

(a) Reposer le cache gauche de charnière de porte de compartiment à bagages à l'aide des 2 agrafes. |
|
12. REPOSER LE CACHE DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES DROIT

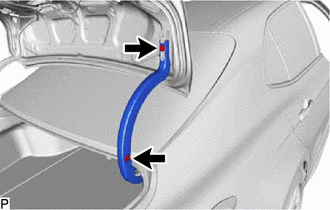

(a) Reposer le cache droit de charnière de porte de compartiment à bagages à l'aide des 2 agrafes. |
|
13. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

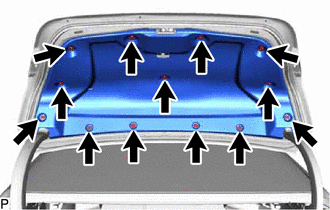

(a) Reposer le cache de porte de compartiment à bagages à l'aide des 13 agrafes. |
|
