PIECES CONSTITUTIVES

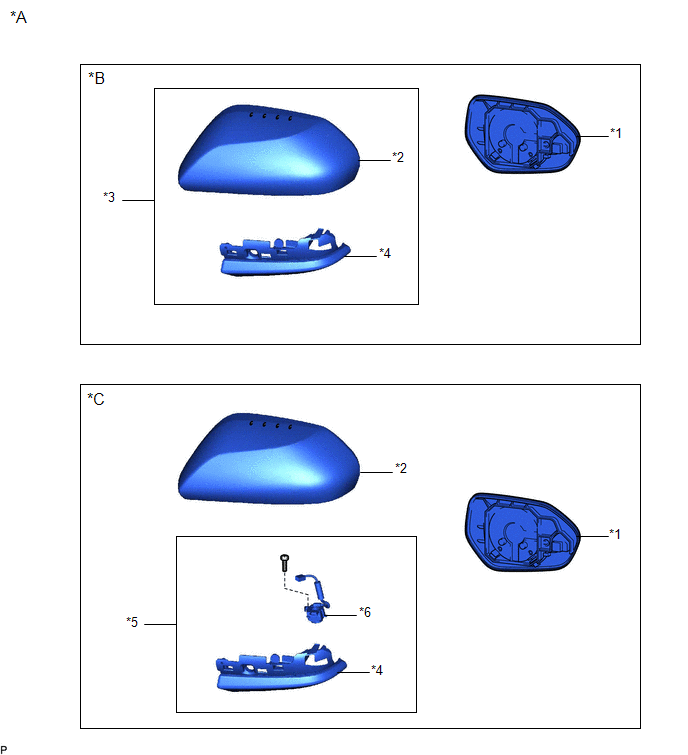

SCHEMA
|
*A | pour type A |
*B | sans système de moniteur de rétroviseur panoramique |
|
*C | avec système de moniteur de rétroviseur panoramique |
- | - |
|
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |
|
*3 | CACHE DE RETROVISEUR EXTERIEUR AVEC CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
*4 | ENSEMBLE DE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
|
*5 | CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
*6 | ENSEMBLE DE CAMERA DE TELEVISION LATERALE |

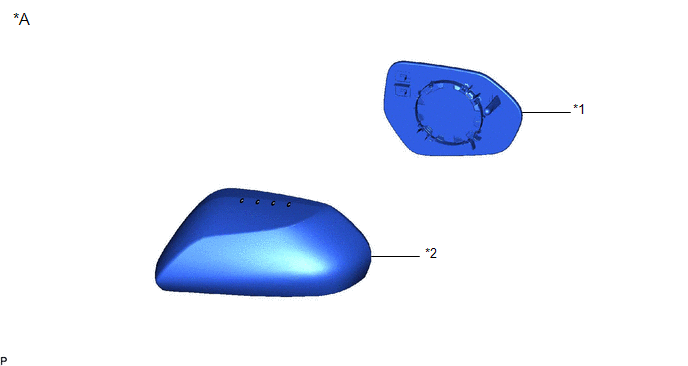

SCHEMA
|
*A | pour type B |
- | - |
|
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |
DeposeData List / Active Test
DATA LIST / ACTIVE TEST DATA LIST REMARQUE:
Dans le tableau ci-dessous, les valeurs reprises sous "Conditions normales"
sont des valeurs de référence. Ne pas se baser uniquement sur ces valeurs de
référence pour déterminer si une pièce est défectueuse ou non. CONSEIL:
La Data Li ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de câble de frein d ...
Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. REPOSER LE CORPS ET LA LENTILLE DE FEU COMBINE ARRIERE (fabrication TMC)
2. REPO ...
