PIECES CONSTITUTIVES

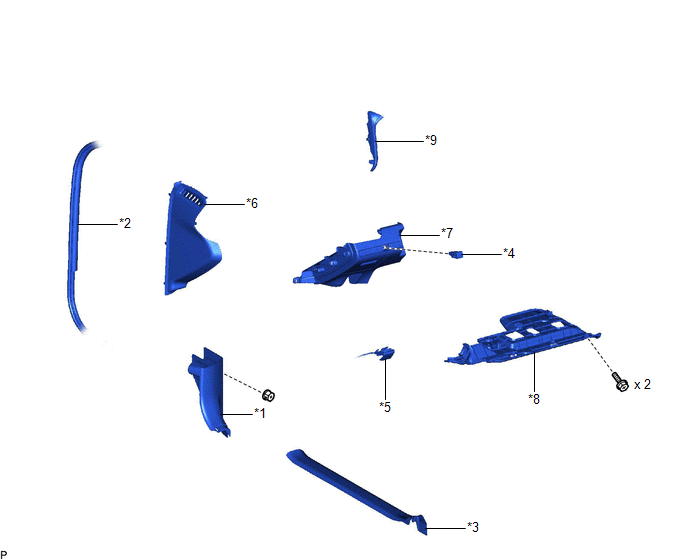

SCHEMA
|
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
|
*3 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*4 | CONTACTEUR D'OUVERTURE DE TRAPPE A CARBURANT |
|
*5 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
*6 | PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD |
|
*7 | SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1 |
*8 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
|
*9 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2 |
- | - |
DeposeCircuit du signal de démarrage entre l'ensemble d'autoradio et l'ECU de navigation
DESCRIPTION Ce circuit se compose de l'ECU de navigation et l'ensemble d'autoradio et d'affichage. SCHEMA DE CABLAGE
PROCEDURE
1.
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ECU DE NAVIGATION)
(a) Débrancher le connecteur K1 d'ensemble d ...
Présence de parasites
PROCEDURE
1. VERIFIER LES CONDITIONS D'APPARITION DES PARASITES
(a) Vérifier la provenance des parasites (avant gauche ou avant droit, arrière gauche ou arrière droit).
OK: L'origine des parasites peut être déterminée.
MAL
PASSER AU POINT 3
OK ...
Repose
REPOSE PROCEDURE 1. REPOSER
L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC
CEINTURE CENTRALE (a) Reposer l'ensemble de sangle intérieure de ceinture
de sécurité arrière droite avec ceinture centrale à l'aide du boulon.
Torque: 42 N·m {428 kgf·cm, ...
