PIECES CONSTITUTIVES

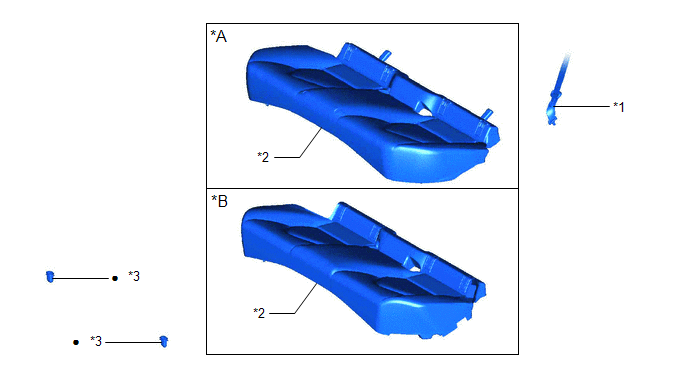

SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
- | - |
|
● | Pièce non réutilisable |
- | - |

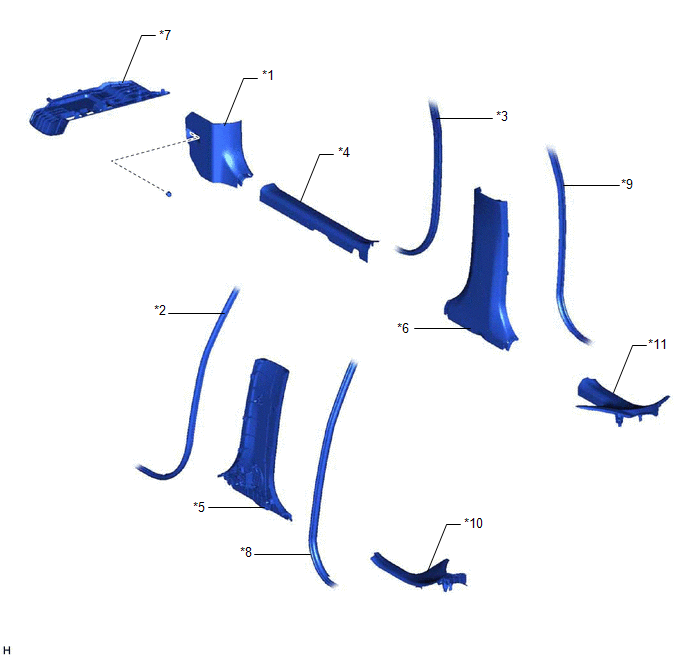

SCHEMA
|
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
|
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE |
*4 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
|
*5 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE |
*6 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT |
|
*7 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
*8 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
|
*9 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*10 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
|
*11 | PLAQUE DE SEUIL DE PORTE ARRIERE DROITE |
- | - |

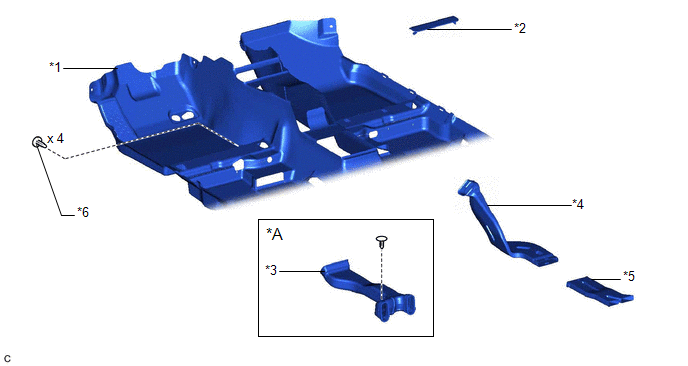

SCHEMA
|
*A | pour type double |
*B | fabrication TMC |
|
*1 | ENSEMBLE DE MOQUETTE AVANT |
*2 | CACHE DE PLAQUE DE MISE EN GARDE DE PLANCHER AVANT |
|
*3 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
*4 | CONDUITE D'AIR ARRIERE N° 1 |
|
*5 | CONDUITE D'AIR ARRIERE N° 2 |
*6 | AGRAFE DE TAPIS DE SOL AVANT |

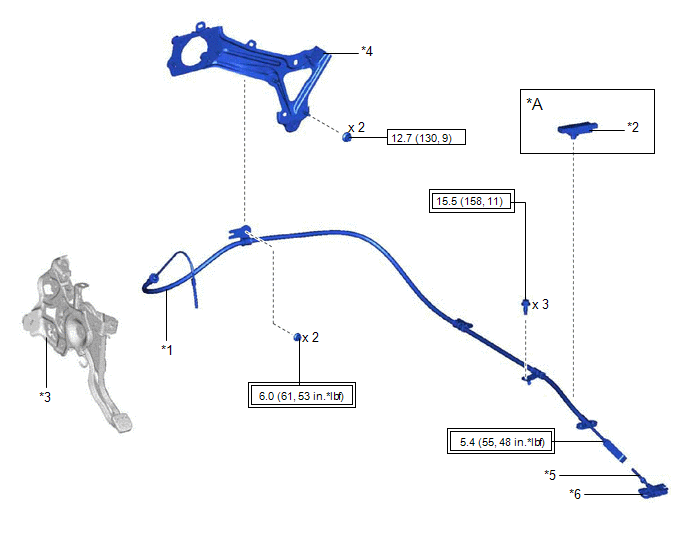

SCHEMA
|
*A | avec système de clé intelligente |
- | - |
|
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
*2 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2 |
|
*3 | ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT |
*4 | BASE DE SUPPORT DE PEDALE DE FREIN |
|
*5 | SOUS-ENSEMBLE DE TIGE DE TRACTION DE FREIN DE STATIONNEMENT N° 1 |
*6 | DISPOSITIF D'EQUILIBRAGE DE FREIN DE STATIONNEMENT |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
