Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de câble de frein de stationnement n° 1 sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

*: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

Débrancher le câble de la borne négative de la batterie.

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

Dépose/repose du siège du passager avant

Calibrage du point zéro (système de classification d'occupant)

  • Système de classification d'occupant
  • Témoin ON/OFF d'airbag du passager
  • Système d'airbag (côté passager avant)
  • Système de rappel de ceinture de sécurité (passager avant)

PROCEDURE

1. DEPOSER L'ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

pour sièges à réglage électrique fabrication TMC: Cliquer ici

pour sièges à réglage électrique fabrication TMMK: Cliquer ici

pour sièges à réglage manuel fabrication TMMK: Cliquer ici

3. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT

pour sièges à réglage manuel fabrication TMC: Cliquer ici

pour sièges à réglage électrique fabrication TMMK: Cliquer ici

pour sièges à réglage manuel fabrication TMMK: Cliquer ici

4. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE

Cliquer ici

5. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

6. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

fabrication TMC: Cliquer ici

pour sièges de type rabattable de fabrication TMMK: Cliquer ici

pour sièges de type fixe de fabrication TMMK: Cliquer ici

7. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

8. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE

Cliquer ici

9. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

Cliquer ici

10. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE

Cliquer ici

11. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE

Cliquer ici

12. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

13. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

14. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

15. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

16. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

17. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

18. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

Cliquer ici

19. DEPOSER LA PEDALE D'ACCELERATEUR

Cliquer ici

20. DEPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT (pour fabrication TMC)

Cliquer ici

21. DEBRANCHER L'ENSEMBLE DE MOQUETTE AVANT

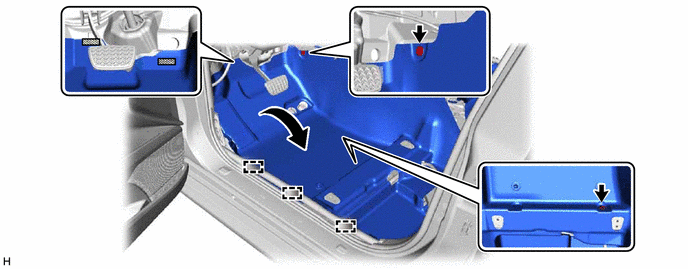

(a) pour côté gauche:

(1) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes de moquette avant.

Dispositif de fixation

-

-

(2) Libérer les 3 guides.

(3) Libérer chaque dispositif de fixation et retourner l'ensemble de moquette avant, comme indiqué sur le schéma.

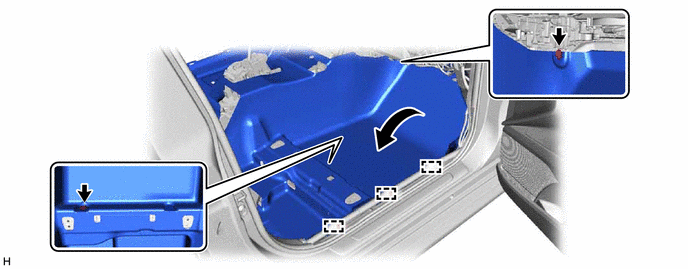

(b) pour côté droit:

(1) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes de moquette avant.

(2) Libérer les 3 guides.

(3) Retourner l'ensemble de moquette avant, comme indiqué sur le schéma.

22. DEPOSER LA CONDUITE D'AIR ARRIERE N° 2

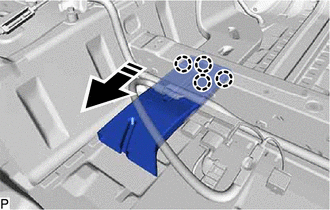

(a) Libérer les 4 griffes pour déposer la conduite d'air arrière n° 2, comme indiqué sur le schéma.

Déposer dans ce sens

23. DEPOSER LA CONDUITE D'AIR ARRIERE N° 1

Cliquer ici

24. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1 (pour type double)

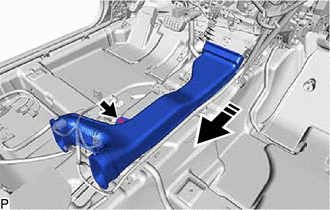

(a) Déposer l'agrafe.

Déposer dans ce sens

(b) Déposer la conduite de boîtier de console n° 1, comme indiqué sur le schéma.

25. N° 2 DEPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE (avec système de clé intelligente)

Cliquer ici

26. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1

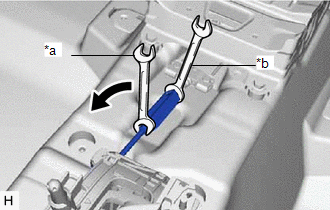

(a) Détacher l'ensemble de câble de frein de stationnement n° 1 du sous-ensemble de tige de traction de frein de stationnement n° 1 comme indiqué sur le schéma.

*a

Tourner

*b

Maintenir

27. DEPOSER L'ENSEMBLE DE SUPPORT DE PEDALE DE FREIN

Cliquer ici

28. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1

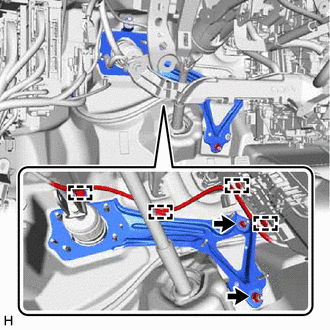

(a) Libérer les 4 attaches.

(b) Déposer les 2 écrous et détacher le socle du support de la pédale de frein de la caisse du véhicule.

REMARQUE:

Veiller à ne pas endommager l'ensemble de bloc de climatisation lors de la séparation du socle de support de pédale de frein du véhicule.

CONSEIL:

Détacher le socle de support de la pédale de frein juste assez pour avoir accès à l'écrou de l'ensemble de câble de frein de stationnement n° 1.

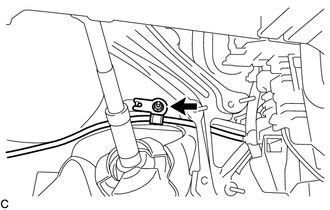

(c) Déposer l'écrou.

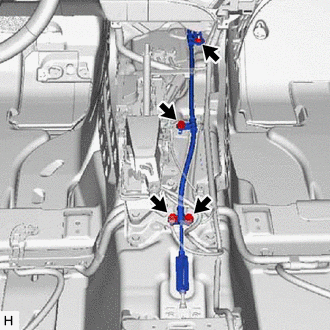

(d) Déposer les 3 boulons, l'écrou et l'ensemble de câble de frein de stationnement n° 1.
