Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1

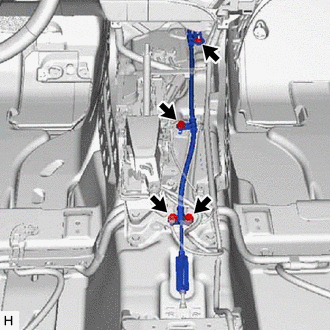

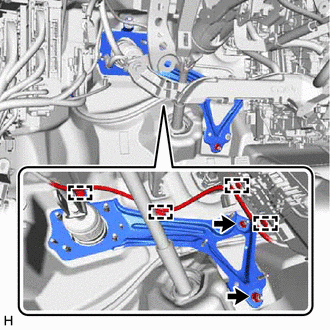

(a) Reposer l'ensemble de câble de frein de stationnement n° 1 à l'aide des 3 boulons et de l'écrou.

Torque:

Boulon: :

15,5 N·m {158 kgf·cm, 11 ft·lbf}

Ecrou: :

6,0 N·m {61 kgf·cm, 53 in·lbf}

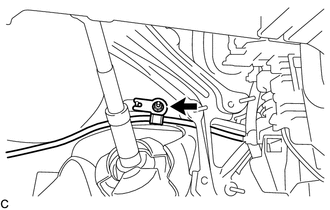

(b) Reposer l'écrou.

Torque:

6,0 N·m {61 kgf·cm, 53 in·lbf}

(c) Brancher le socle de support de la pédale de frein sur la caisse du véhicule avec les 2 écrous.

Torque:

12,7 N·m {130 kgf·cm, 9 ft·lbf}

(d) Engager les 4 attaches.

2. REPOSER L'ENSEMBLE DE SUPPORT DE PEDALE DE FREIN

Cliquer ici

3. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1

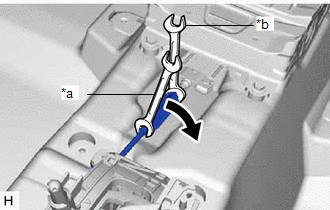

(a) Brancher l'ensemble de câble de frein de stationnement n° 1 sur le sous-ensemble de tige de traction de frein de stationnement n° 1 comme indiqué sur le schéma.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}

*a

Tourner

*b

Maintenir

4. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2 (avec système de clé intelligente)

Cliquer ici

5. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1 (pour type double)

(a) Reposer la conduite de boîtier de console n° 1 avec l'agrafe comme indiqué sur le schéma.

Poser dans ce sens

6. REPOSER LA CONDUITE D'AIR ARRIERE N° 1

Cliquer ici

7. REPOSER LA CONDUITE D'AIR ARRIERE N° 2

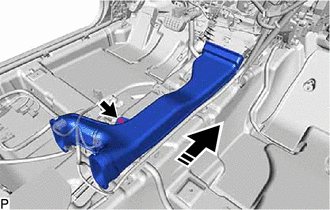

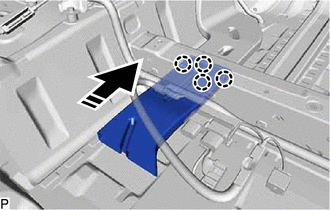

(a) Engager les 4 griffes pour reposer la conduite d'air arrière n° 2, comme indiqué sur le schéma.

Poser dans ce sens

8. REPOSER L'ENSEMBLE DE TAPIS DE SOL AVANT

(a) pour côté gauche:

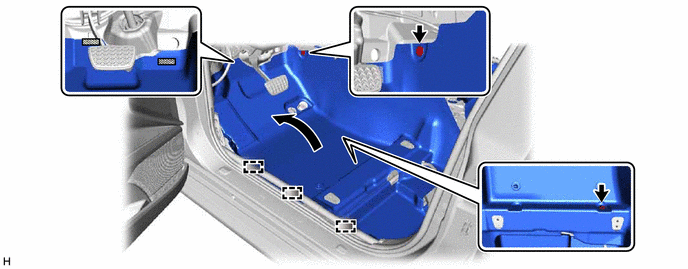

(1) Reposer l'ensemble de moquette avant dans sa position d'origine, comme indiqué sur le schéma.

Dispositif de fixation

-

-

(2) Engager chaque dispositif de fixation et les 3 guides pour brancher l'ensemble de moquette avant.

(3) Reposer les 2 agrafes de moquette avant.

(b) pour côté droit:

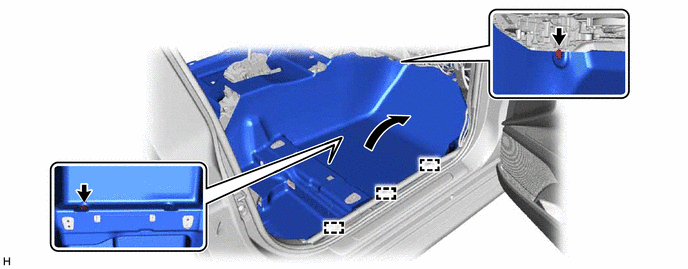

(1) Reposer l'ensemble de moquette avant dans sa position d'origine, comme indiqué sur le schéma.

(2) Engager les 3 guides pour brancher l'ensemble de moquette avant.

(3) Reposer les 2 agrafes de moquette avant.

9. REPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT (pour fabrication TMC)

Cliquer ici

10. REPOSER LA PEDALE D'ACCELERATEUR

Cliquer ici

11. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE

Cliquer ici

12. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE

Cliquer ici

13. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

Cliquer ici

14. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE

Cliquer ici

15. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

Cliquer ici

16. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

17. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

18. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

19. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

20. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

21. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

22. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

23. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

fabrication TMC: Cliquer ici

pour sièges de type rabattable de fabrication TMMK: Cliquer ici

pour sièges de type fixe de fabrication TMMK: Cliquer ici

24. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

25. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE

Cliquer ici

26. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

pour sièges à réglage électrique fabrication TMC: Cliquer ici

pour sièges à réglage électrique fabrication TMMK: Cliquer ici

pour sièges à réglage manuel fabrication TMMK: Cliquer ici

27. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT

pour sièges à réglage manuel fabrication TMC: Cliquer ici

pour sièges à réglage électrique fabrication TMMK: Cliquer ici

pour sièges à réglage manuel fabrication TMMK: Cliquer ici

28. REPOSER L'ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT

Cliquer ici
