Toyota Camry Manuel de réparation XV50 (2011–2019): Contacteur De Frein De Stationnement

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*A

fabrication TMC

*B

fabrication TMMK

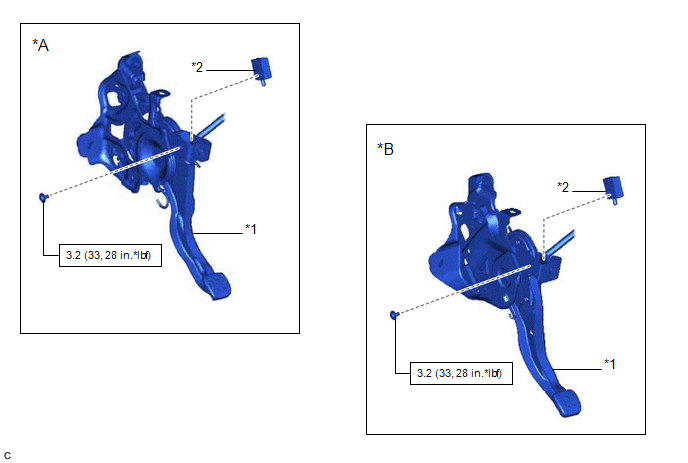

*1

ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT

*2

ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de contacteur de frein de stationnement sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

*: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

Débrancher le câble de la borne négative de la batterie.

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

PROCEDURE

1. DETACHER L'ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT

Cliquer ici

2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT

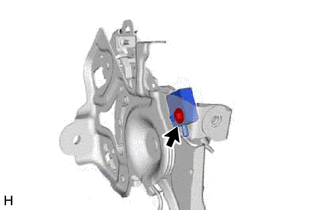

(a) Déposer la vis et l'ensemble de contacteur de frein de stationnement de l'ensemble de pédale de frein de stationnement.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT

(a) Mesurer la résistance entre la borne du connecteur et l'écrou à l'intérieur de l'ensemble de contacteur de frein de stationnement.

Résistance standard

Branchement du tester

Condition

Condition spécifiée

Borne - écrou

ON (lorsque l'arbre n'est pas enfoncé)

En dessous de 1 Ω

Borne - écrou

OFF (lorsque l'arbre est enfoncé)

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de frein de stationnement.

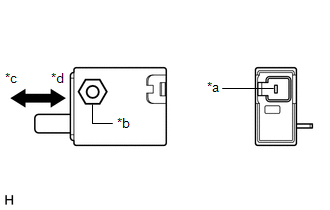

*a

Borne

*b

Ecrou

*c

ON

*d

OFF

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT

(a) Reposer l'ensemble de contacteur de frein de stationnement sur l'ensemble de pédale de frein de stationnement avec la vis.

Torque:

3,2 N·m {33 kgf·cm, 28 in·lbf}

2. BRANCHER L'ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT

Cliquer ici

Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 (a) Reposer l'ensemble de câble de frein de stationnement n° 1 à l'aide des 3 boulons et de l'écrou. Torque: Boulon: : 15,5 N·m {158 kgf·cm, 11 ft·lbf} ...
