VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE CAPTEUR DE PRESSION DE CLIMATISATION
(a) Vérifier le faisceau de câbles.
(1) Débrancher le connecteur A18 du capteur de pression de climatisation.
(2) Débrancher le connecteur K55 d'ensemble d'amplificateur de climatisation.
(3) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition | Condition spécifiée |
---|---|---|
A18-1 (-) - K55-3 (SG-4) | En permanence | En dessous de 1 Ω |
A18-2 (PR) - K55-24 (PRE) | En permanence | En dessous de 1 Ω |
A18-3 (+) - K55-6 (S5-3) | En permanence | En dessous de 1 Ω |
A18-1 (-) ou K55-3 (SG-4) - Autres bornes et masse de carrosserie |
En permanence | 10 kΩ minimum |
A18-2 (PR) ou K55-24 (PRE) - Autres bornes et masse de carrosserie |
En permanence | 10 kΩ minimum |
A18-3 (+) ou K55-6 (S5-3) - Autres bornes et masse de carrosserie |
En permanence | 10 kΩ minimum |
Si la résistance n'est pas conforme aux spécifications, réparer ou remplacer le faisceau de câbles.
(4) Brancher le connecteur K55 d'ensemble d'amplificateur de climatisation.
(5) Mettre le contacteur d'allumage en position ON.
(6) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition | Condition spécifiée |
---|---|---|
A18-3 (+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
4,75 à 5,25 V |
Si la tension n'est pas conforme aux spécifications, réparer le faisceau de câbles ou remplacer l'ensemble d'amplificateur de climatisation.
(b) Vérifier le capteur de pression de climatisation.
(1) Brancher le connecteur A18 de capteur de pression de climatisation.
(2) Poser une rampe de manomètres de collecteur.
(3) Mettre le contacteur d'A/C en position ON.

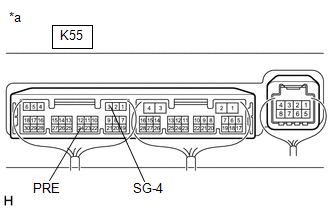

(4) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. CONSEIL: Vérifier l'arrière du connecteur lorsqu'il est branché à l'ensemble d'amplificateur de climatisation. Tension standard:
Si la tension n'est pas conforme aux spécifications, remplacer le capteur de pression de climatisation. |
|
