Pieces Constitutives
PIECES CONSTITUTIVES

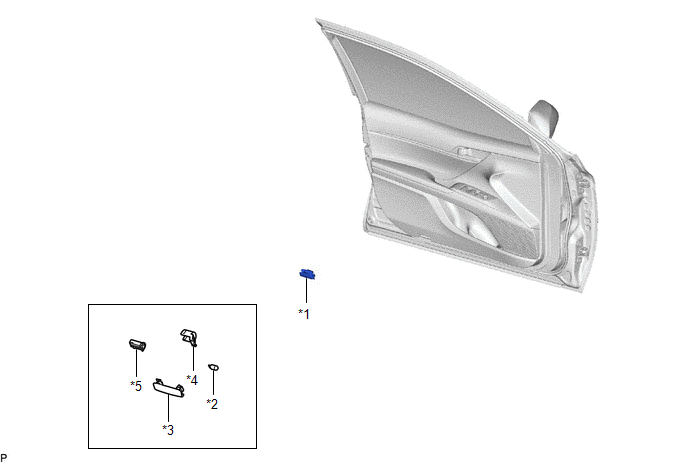

SCHEMA
|
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | AMPOULE D'ECLAIRAGE D'ACCUEIL |
|
*3 | LENTILLE D'ECLAIRAGE D'ACCUEIL |
*4 | CACHE D'ECLAIRAGE DE SEUIL DE PORTE |
|
*5 | LOGEMENT D'ECLAIRAGE D'ACCUEIL |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE

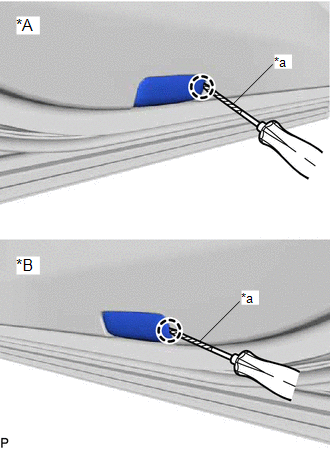

1. DEPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
| (a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer la griffe. |
|
(b) Débrancher le connecteur et déposer l'ensemble d'éclairage d'accueil.
2. DEPOSER L'AMPOULE D'ECLAIRAGE D'ACCUEIL

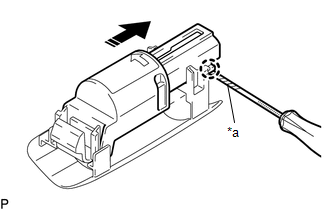

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer l'éclairage d'accueil à l'aide du cache d'éclairage de seuil de logement, comme indiqué sur le schéma.
.png)
|
*a | Ruban adhésif de protection |
.png) |
Déposer dans ce sens |

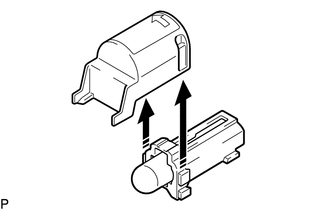

(b) Déposer le cache d'éclairage de seuil de porte de l'éclairage de seuil de logement, comme indiqué sur le schéma.
.png)
|
|
Déposer dans ce sens |

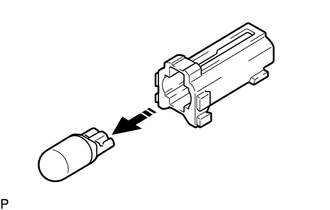

(c) Déposer l'ampoule d'éclairage de seuil de porte de l'éclairage de seuil de logement, comme indiqué sur le schéma.
.png)
|
|
Déposer dans ce sens |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
|

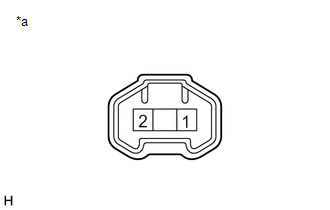

*a | Pièce constitutive sans faisceau de câbles branché (ensemble d'éclairage d'accueil) |
(a) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage d'accueil s'allume.
OK:
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Borne positive de la batterie (+) → 1 Borne négative de la batterie (-) → 2 |
En permanence | L'éclairage de seuil de porte s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ampoule ou l'ensemble d'éclairage d'accueil.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'AMPOULE D'ECLAIRAGE D'ACCUEIL

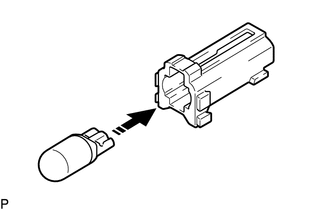

(a) Reposer l'ampoule d'éclairage de seuil de porte sur le logement d'éclairage de seuil de porte, comme indiqué sur le schéma.
.png)
.png) |
Poser dans ce sens |

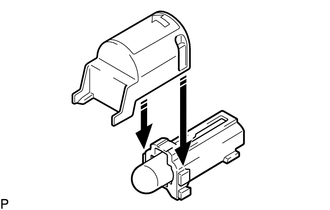

(b) Reposer le cache d'éclairage de seuil de porte sur le logement d'éclairage de seuil de porte, comme indiqué sur le schéma.
.png)
|
|
Poser dans ce sens |

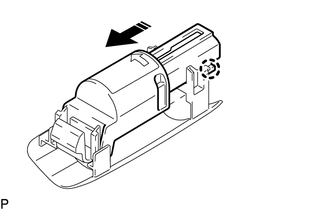

(c) Engager la griffe pour reposer le logement d'éclairage d'accueil à l'aide du cache d'éclairage de seuil de logement, comme indiqué sur le schéma.
.png)
|
|
Poser dans ce sens |
2. REPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
(a) Brancher le connecteur.

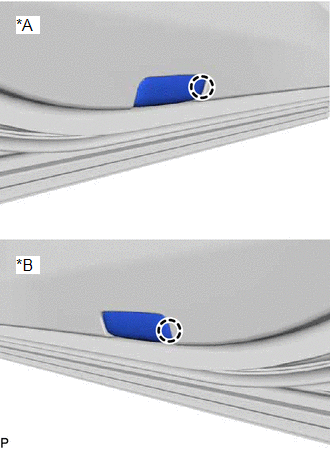

| (b) Engager la griffe pour reposer l'ensemble d'éclairage d'accueil. |
|
