Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage
DEMONTAGE
PROCEDURE
1. DEPOSER LA PARTIE AVANT DU CAPTEUR A ULTRASONS CENTRAL (avec système d'aide au stationnement intuitif)
Cliquer ici
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
2. DEPOSER LA PARTIE ARRIERE DU CAPTEUR A ULTRASONS D'ANGLE (avec système d'aide au stationnement intuitif)
Cliquer ici
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
3. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système d'aide au stationnement intuitif)
Cliquer ici
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
4. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS DE COIN ARRIERE (avec système d'aide au stationnement intuitif)
Cliquer ici
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
5. DEPOSER LE CABLE DE COMPARTIMENT A BAGAGES N° 2 (avec système d'aide au stationnement intuitif)

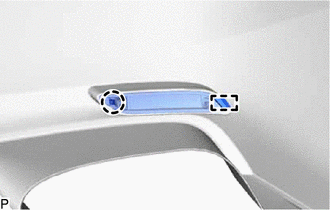

6. DEPOSER L'ENSEMBLE DE CATADIOPTRE GAUCHE

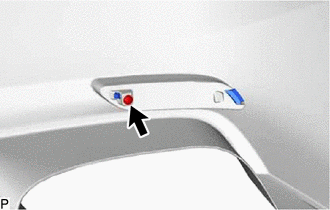

(a) Déposer la vis.
(b) Libérer la griffe et le guide pour déposer l'ensemble de catadioptre gauche. |
|
7. DEPOSER L'ENSEMBLE DE CATADIOPTRE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.

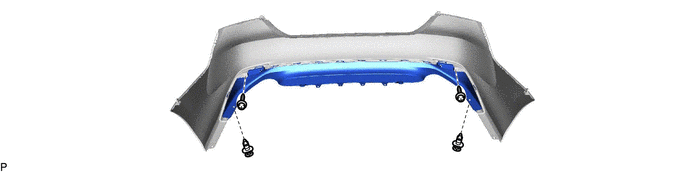

8. DEPOSER LE BOUCLIER INFERIEUR DE PARE-CHOCS ARRIERE (pour type A)
(a) Déposer les 2 vis.
(b) Déposer les 2 agrafes.

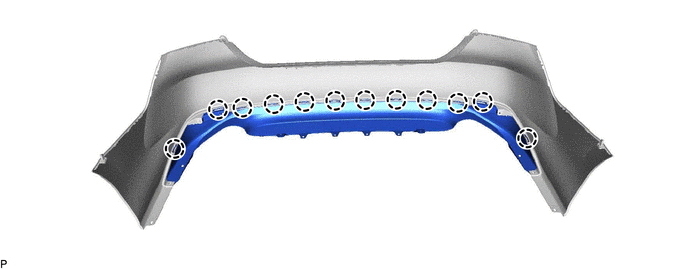

(c) Libérer les 12 griffes pour déposer le bouclier inférieur de pare-chocs arrière.
9. DEPOSER LA MOULURE D'EXTENSION DE PARE-CHOCS ARRIERE GAUCHE (pour type B)

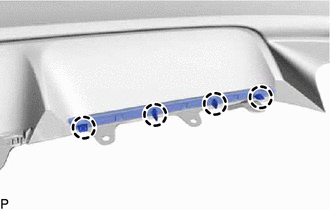

(a) Libérer les 4 griffes pour déposer la moulure d'extension de pare-chocs arrière gauche. |
|
10. DEPOSER LA MOULURE D'EXTENSION DE PARE-CHOCS ARRIERE DROIT (pour type B)
CONSEIL:
Procéder de la même manière que pour le côté gauche.

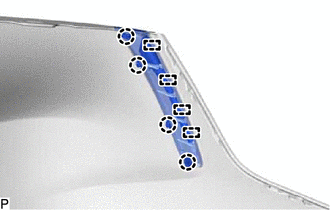

11. DEPOSER L'EXTENSION DE COIN DE PARE-CHOCS ARRIERE GAUCHE (pour type B)
(a) Libérer les 4 griffes et les 4 guides pour déposer l'extension de coin de pare-chocs arrière gauche. |
|
12. DEPOSER L'EXTENSION DE COIN DE PARE-CHOCS ARRIERE DROIT (pour type B)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
13. DEPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE

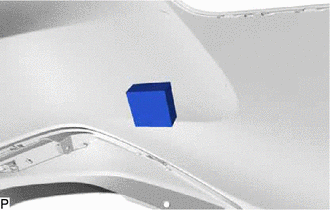

(a) Déposer le rembourrage de pare-chocs arrière. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|
14. DEPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS
Cliquer ici
15. DEPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS
Cliquer ici
16. DEPOSER LE CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1
Cliquer ici
17. DEPOSER LE CACHE DE GACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
18. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
Cliquer ici
19. DEPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES DROIT
Cliquer ici
20. DEPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici

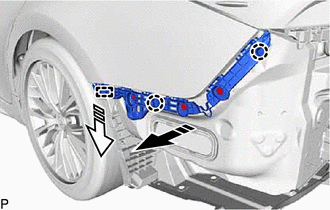

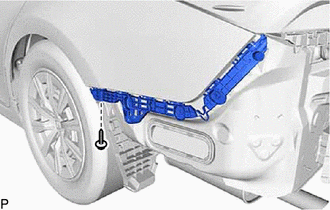

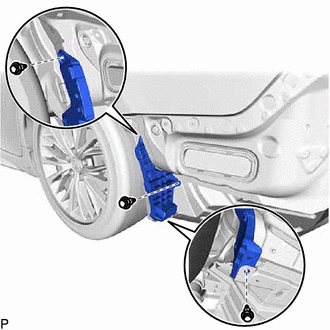

21. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE GAUCHE
(a) Déposer la vis. | |

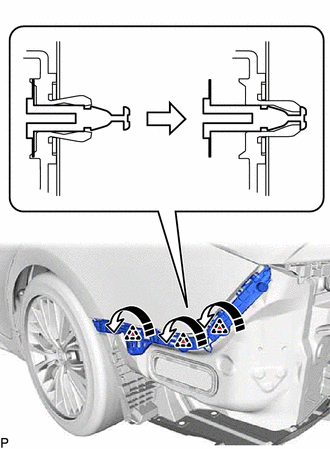

(b) Libérer les 3 agrafes comme indiqué sur le schéma.
Déposer dans ce sens |
(c) Libérer les 2 griffes comme indiqué sur le schéma.
Déposer dans ce sens (1) | |
Déposer dans ce sens (2) |
(d) Libérer le guide pour déposer le dispositif de retenue latéral de pare-chocs arrière gauche.
22. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
23. DEPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE
Cliquer ici
24. DEPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.

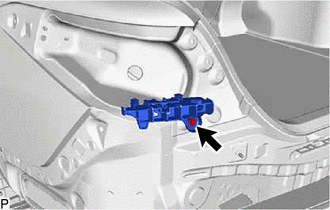

25. DEPOSER LE DISPOSITIF DE RETENUE SUPERIEUR DE PARE-CHOCS ARRIERE GAUCHE

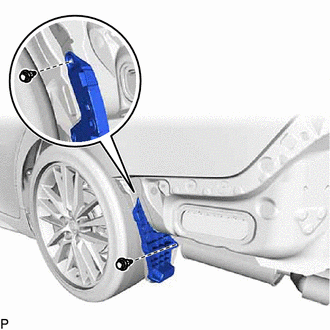

(a) Déposer la vis et le dispositif de retenue supérieur de pare-chocs arrière gauche. |
|
26. DEPOSER LE DISPOSITIF DE RETENUE SUPERIEUR DE PARE-CHOCS ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.

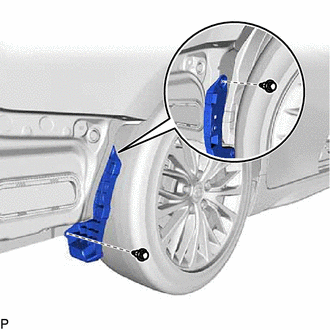

27. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

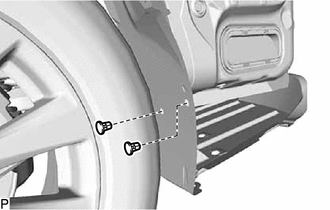

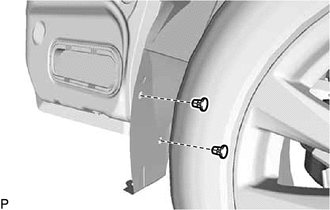

(a) Déposer les 2 oeillets. | |
(b) pour type simple: (1) Déposer les 3 agrafes et le joint latéral de pare-chocs arrière gauche. |
|
(c) pour type double: (1) Déposer les 2 agrafes et le joint latéral de pare-chocs arrière gauche. |
|
28. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT
(a) Déposer les 2 oeillets. | |
(b) Déposer les 2 agrafes et le joint latéral de pare-chocs arrière droit. |
|

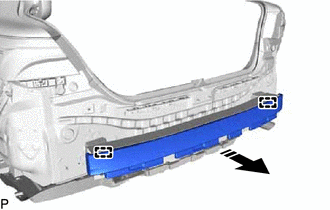

29. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS ARRIERE (pour type A)

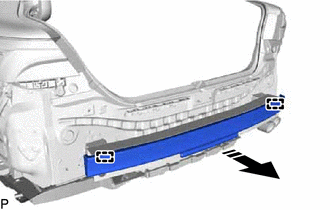

(a) Libérer les 2 guides pour déposer l'absorbeur d'énergie de pare-chocs arrière, comme indiqué sur le schéma.
Déposer dans ce sens |
30. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS ARRIERE (pour type B)
(a) Libérer les 2 guides pour déposer l'absorbeur d'énergie de pare-chocs arrière, comme indiqué sur le schéma.
Déposer dans ce sens |

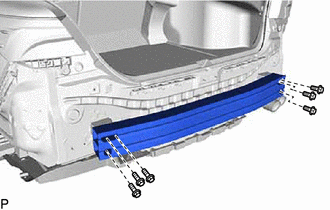

31. DEPOSER LE RENFORT DE PARE-CHOCS ARRIERE
(a) Déposer les 6 boulons et le renfort de pare-chocs arrière. |
|
