Toyota Camry et,
Toyota Partner.
Toyota Camry et,
PIECES CONSTITUTIVES

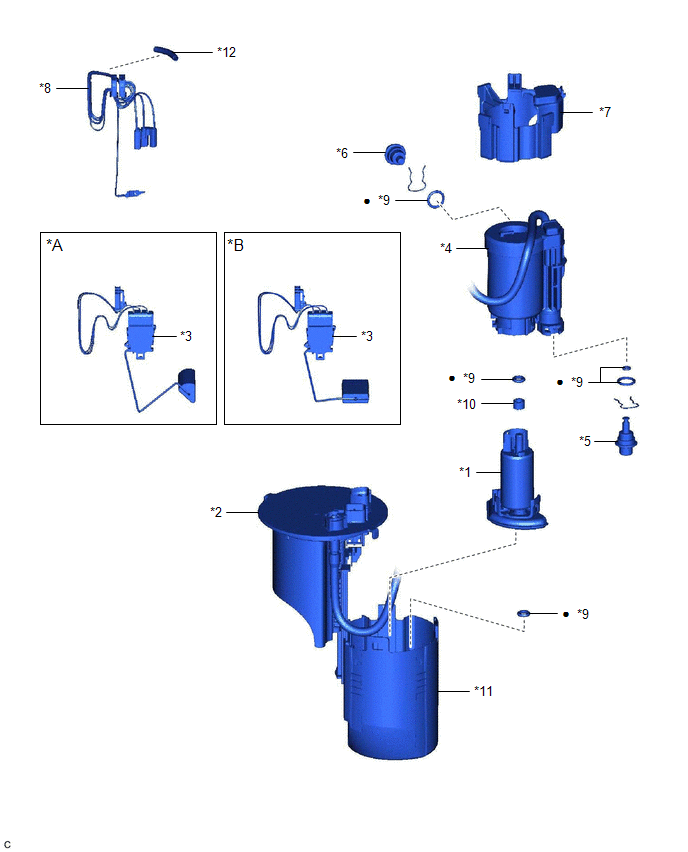

SCHEMA
|
*A | Type A |
*B | Type B |
|
*1 | POMPE A CARBURANT |
*2 | SOUS-ENSEMBLE DE PLAQUE D'ASPIRATION DE CARBURANT |
|
*3 | ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT |
*4 | FILTRE A CARBURANT |
|
*5 | ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour basse pression) |
*6 | ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour haute pression) |
|
*7 | SUPPORT D'ASPIRATION DE CARBURANT N° 1 |
*8 | FAISCEAU DE CABLES DE POMPE A CARBURANT |
|
*9 | JOINT TORIQUE |
*10 | ENTRETOISE DE POMPE A CARBURANT |
|
*11 | RESERVOIR AUXILIAIRE A CARBURANT |
*12 | PROTECTION DE FAISCEAU DE CABLES |
|
● | Pièce non réutilisable |
- | - |
RemplacementRemontage
REMONTAGE PROCEDURE 1. REPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT GAUCHE
(a) Engager les 2 agrafes comme indiqué sur le schéma.
Poser dans ce sens
(b) Reposer le dispositif de retenue latéral de pare-chocs avant gauche à l'aide du boulon.
Torque: ...
Circuit du signal de vitesse du véhicule entre l'amplificateur de l'élément stéréo et le combiné d'instruments
DESCRIPTION L'ensemble d'amplificateur de l'élément stéréo reçoit un signal de vitesse du véhicule transmis par l'ensemble de combiné d'instruments pour commander la fonction ASL.
CONSEIL:
Une tension de 12 V ou 5 V est émise de chaque ECU vers l'ensemble de combiné d'instruments. Le ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE
*a Pièce constitutive sans faisceau de câbles branché
(ensemble de clignotant latéral gauche)
(a) Appliquer la tension de la batterie à l'ensemble de clignotant latéral gauche et s'assurer que l'éc ...
