Toyota Camry et,
REMPLACEMENT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du filtre à carburant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Remplacement de la pompe à carburant |
Vérification après réparation |
|
|

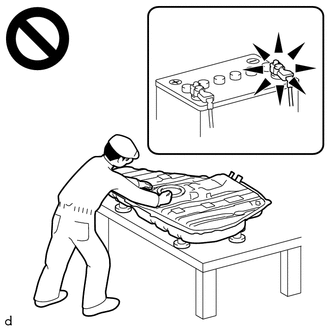

ATTENTION:
.png)
.png)
PROCEDURE
1. DEPOSER LE TUYAU D'ASPIRATION DE CARBURANT ET L'ENSEMBLE DE SONDE
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
Cliquer ici
3. DEPOSER LA POMPE A CARBURANT
Cliquer ici
4. DEPOSER L'ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour basse pression)
Cliquer ici
5. DEPOSER L'ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour haute pression)
Cliquer ici

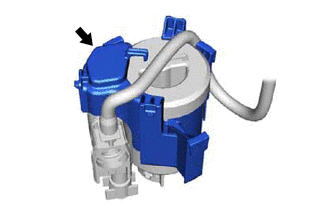

6. DEPOSER LE SUPPORT D'ASPIRATION DE CARBURANT N° 1
| (a) Déposer le support d'aspiration de carburant n° 1 du filtre à carburant. |
|
7. REPOSER LE SUPPORT D'ASPIRATION DE CARBURANT N° 1
(a) Reposer le support d'aspiration de carburant n° 1 sur le filtre à carburant.
8. REPOSER L'ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour haute pression)
Cliquer ici
9. REPOSER L'ENSEMBLE DE SOUPAPE PRINCIPALE DE CARBURANT (pour basse pression)
Cliquer ici
10. REPOSER LA POMPE A CARBURANT
Cliquer ici
11. REPOSER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
Cliquer ici
12. REPOSER L'ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE
Cliquer ici
Pieces ConstitutivesPieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 JOINT TORIQUE DE MAITRE-CYLINDRE DE FREIN
*2 SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN
*3 CANALISATION DE FREIN
*4 CONNECTEUR
*5 ENSEMBLE DE SERVOFREIN
- -
Couple de serrage pour "zones principales ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. PROCEDURE
1. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE
(a) Engager les 8 crochets pour reposer l'ensemble ...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER L'ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN
(a) Déposer l'ensemble de clapet de retenue de dépression de frein de l'ensemble de servofrein.
(b) Déposer l'oeillet de clapet de retenue de l'ensemble de servofrein.
2. DEPOSER L'ENSEMBLE DE CONTACTEUR D ...
