DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de pare-chocs arrière sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Ensemble de pare-chocs arrière (avec système d'aide au stationnement intuitif) |
|
|
|
CONSEIL:
Si le pare-chocs est endommagé, il est possible que la zone de pose du capteur de contrôle d'angle mort soit déformée et le système de capteur de contrôle d'angle mort risque de ne pas fonctionner correctement. Il convient donc d'examiner la zone de pose du capteur de contrôle d'angle mort (cadre, goujon fileté) pour s'assurer qu'elle n'est ni bosselée ni pliée.
Cliquer ici
Si la vérification visuelle permet de soulever un problème, vérifier les conditions de pose du capteur de moniteur d'angle mort, régler la position de pose du capteur de moniteur d'angle mort si nécessaire.
PROCEDURE
1. DEPOSER LE COUVERCLE DE FEU COMBINE ARRIERE GAUCHE
Cliquer ici
2. DEPOSER LE CACHE DE FEU COMBINE ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

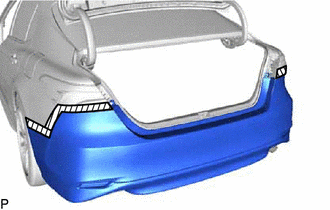

(a) Appliquer du ruban adhésif de protection autour de l'ensemble de pare-chocs arrière comme indiqué sur le schéma.
|
Ruban adhésif de protection |

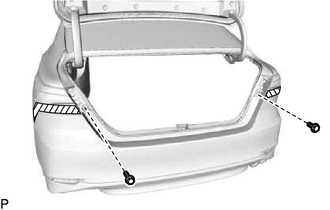

| (b) Déposer les 2 vis. |
|

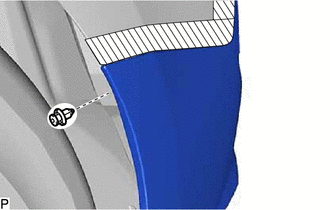

| (c) Déposer l'agrafe. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. |
|

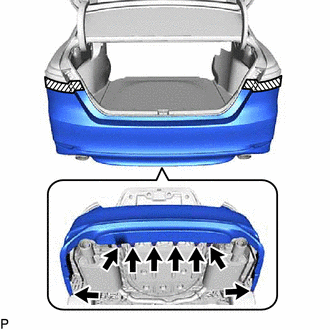

| (d) pour type simple: (1) Déposer les 9 agrafes. |
|

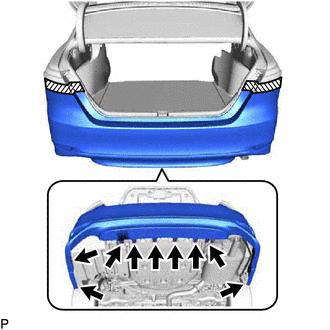

| (e) pour type double: (1) Déposer les 8 agrafes. |
|

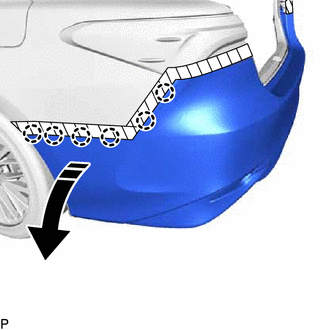

(f) Libérer les 6 griffes comme indiqué sur le schéma.
|
Déposer dans ce sens |
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

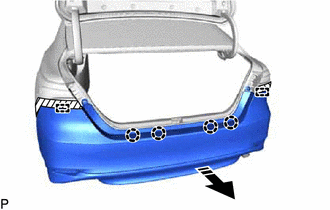

(g) Libérer les 4 griffes et les 2 guides pour déposer l'ensemble de pare-chocs arrière comme indiqué sur le schéma.
|
Déposer dans ce sens |
(h) avec système d'aide au stationnement intuitif:
(1) Débrancher le connecteur pour déposer l'ensemble de pare-chocs arrière.
