Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives

PIECES CONSTITUTIVES

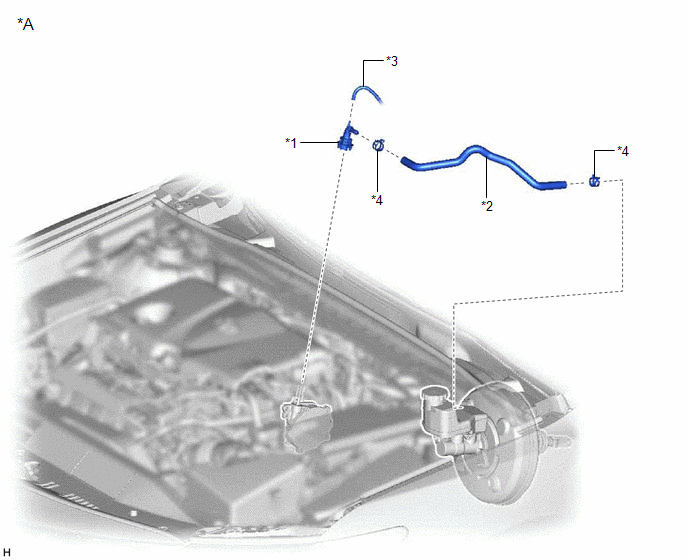

SCHEMA

*A

pour A25A-FKS

-

-

*1

RACCORD DE DURITE A DEPRESSION N° 1

*2

DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE

*3

DURITE A DEPRESSION

*4

AGRAFE

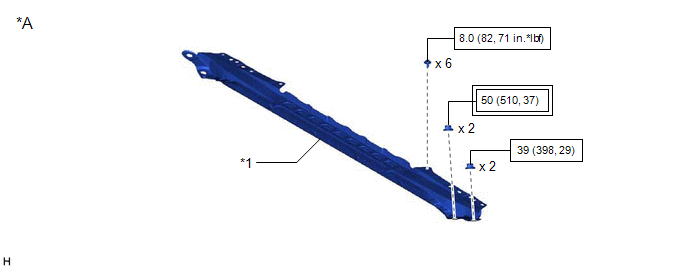

SCHEMA

*A

pour 2GR-FKS

-

-

*1

SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf)

N*m (kgf*cm, ft*lbf): couple de serrage prescrit

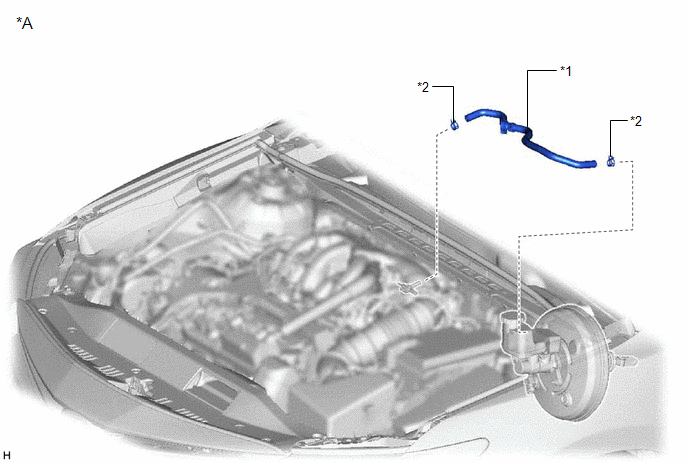

SCHEMA

*A

pour 2GR-FKS

-

-

*1

DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE

*2

AGRAFE

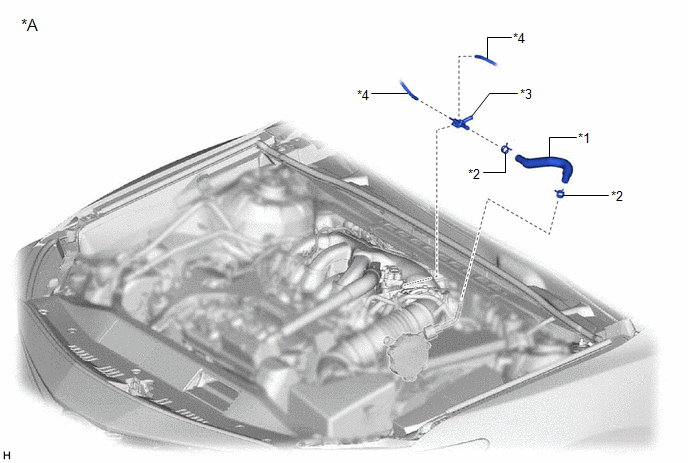

SCHEMA

*A

pour 2GR-FKS

-

-

*1

TUYAU D'AIR

*2

AGRAFE

*3

PASSAGE D'ALIMENTATION EN AIR

*4

ENSEMBLE DE DURITE DE TRANSMISSION DE DEPRESSION
