DEPOSE
PROCEDURE
1. DEPOSER LA DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE (pour A25A-FKS)

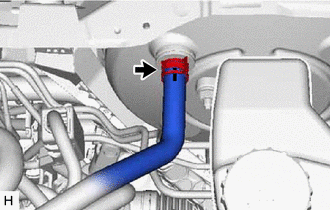

(a) Faire glisser l'agrafe et débrancher la durite reliant le raccord au clapet de retenue de l'ensemble de servofrein. |
|

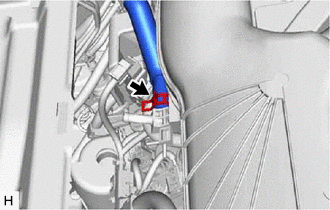

(b) Faire coulisser l'agrafe et débrancher la durite reliant le raccord au clapet de retenue du connecteur de durite à dépression n° 1. |
|

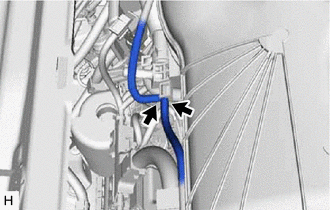

(c) Déposer les 2 agrafes de la durite reliant le raccord au clapet de retenue.
2. DEPOSER LE RACCORD DE DURITE A DEPRESSION N° 1 (pour A25A-FKS)

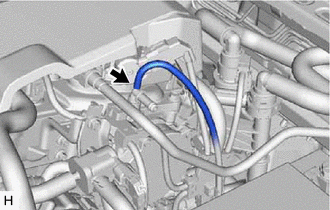

(a) Débrancher la durite à dépression du connecteur de durite à dépression n° 1. |
|

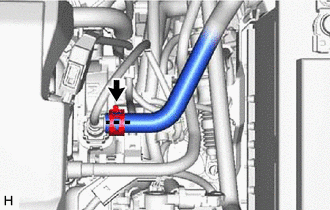

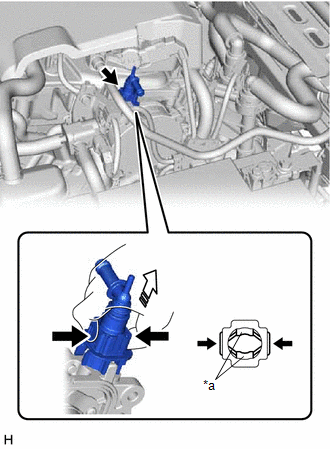

(b) Pincer le dispositif de retenue du connecteur de durite à dépression n° 1, et retirer sur le connecteur de durite à dépression n° 1 de l'ensemble de pompe à dépression.
REMARQUE:
Veiller à déposer manuellement le connecteur de durite à dépression n° 1.
*a | Dispositif de retenue |
![]() |
Pincer |
![]() |
Enlever |
3. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT (pour 2GR-FKS)
Cliquer ici
4. DEPOSER LE SOUS ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT (pour 2GR-FKS)
Cliquer ici
5. DEPOSER LA DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE (pour 2GR-FKS)

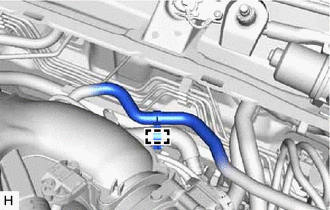

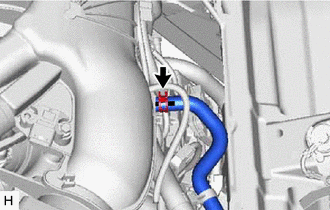

(a) Libérer l'attache pour libérer la durite reliant le raccord au clapet de retenue de dépression du tuyau d'air. |
|

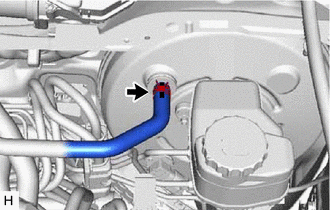

(b) Faire glisser l'agrafe et débrancher la durite reliant le raccord au clapet de retenue de l'ensemble de servofrein. |
|

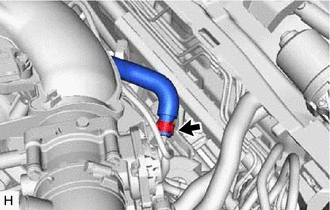

(c) Faire coulisser l'agrafe et débrancher la durite reliant le raccord au clapet de retenue du passage d'alimentation en air. |
|

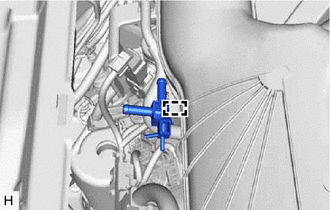

(d) Déposer les 2 agrafes de la durite reliant le raccord au clapet de retenue.
6. DEPOSER LE TUYAU D'AIR (pour 2GR-FKS)
(a) Débrancher les 2 ensemble de durite de transmission de dépression du passage d'alimentation en air. |
|
(b) Faire coulisser l'agrafe et débrancher le tuyau d'air de l'ensemble de pompe à dépression. |
|
(c) Faire coulisser l'agrafe et débrancher le tuyau d'air du passage d'alimentation en air. |
|
(d) Déposer les 2 agrafes du tuyau d'air.
(e) Libérer l'attache pour déposer le passage d'alimentation en air de l'ensemble de réservoir de compensation d'air d'admission. |
|
