Toyota Camry et,
Pieces Constitutives

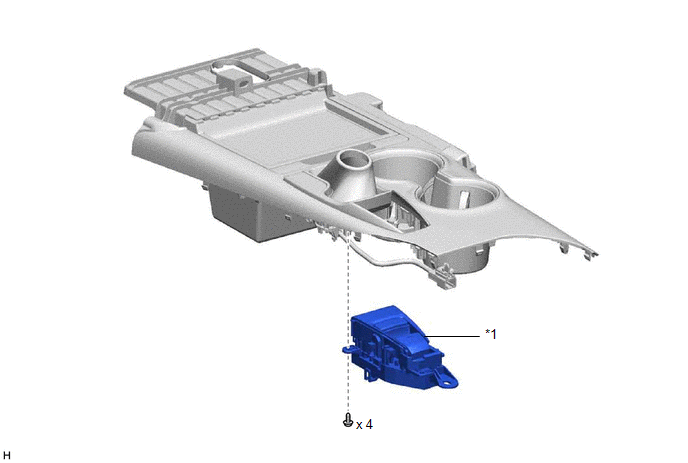

PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE |
- | - |
Depose
DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
Cliquer ici .gif)
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR ARRIERE DE CONSOLE
Cliquer ici

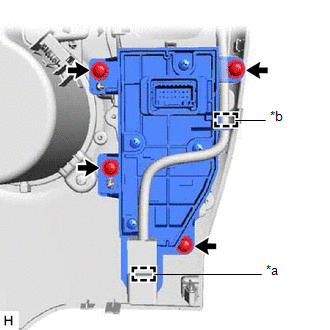

3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE
| (a) Libérer l'attache et le guide. |
|
(b) Déposer les 4 vis et l'ensemble de contacteur de frein de stationnement électrique.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE

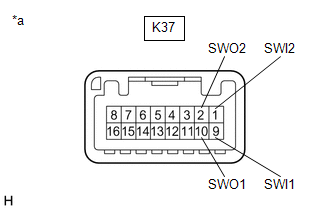

(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de frein de stationnement électrique. |
|

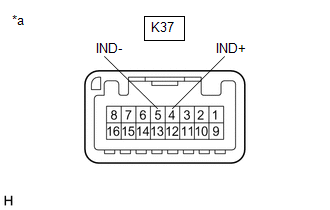

(b) Vérifier les éclairages.
| (1) Appliquer la tension de batterie à l'ensemble de contacteur de frein de stationnement électrique et s'assurer que le contacteur s'allume. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de frein de stationnement électrique. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE
(a) Reposer l'ensemble de contacteur de frein de stationnement électrique avec les 4 vis.
(b) Engager le guide et l'attache.
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR ARRIERE DE CONSOLE
Cliquer ici .gif)
