PIECES CONSTITUTIVES

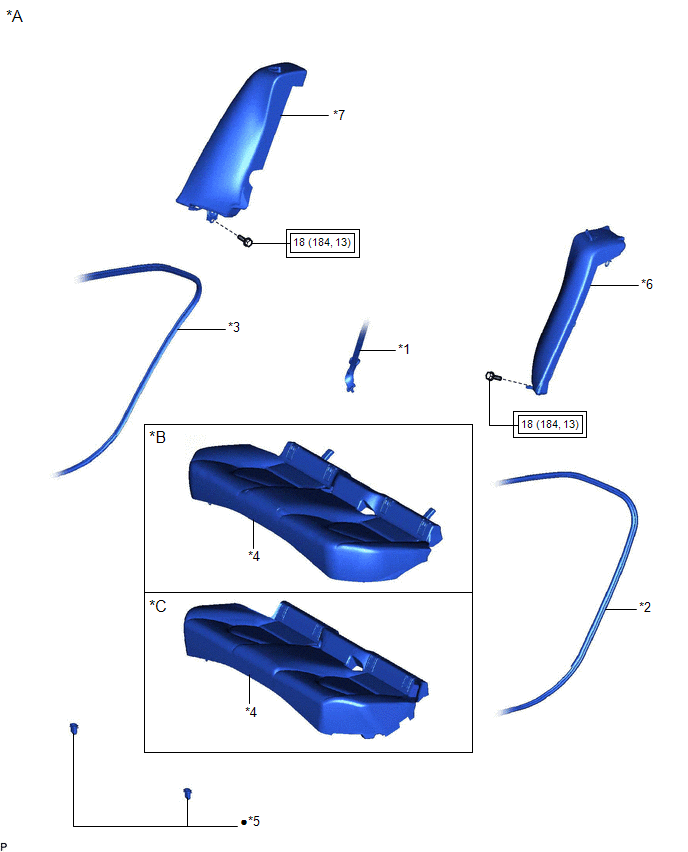

SCHEMA
|
*A | pour sièges de type rabattable | *B |
fabrication TMC |
|
*C | fabrication TMMK |
- | - |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
|
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*4 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*5 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*6 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*7 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT | - | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) | ● |
Pièce non réutilisable |

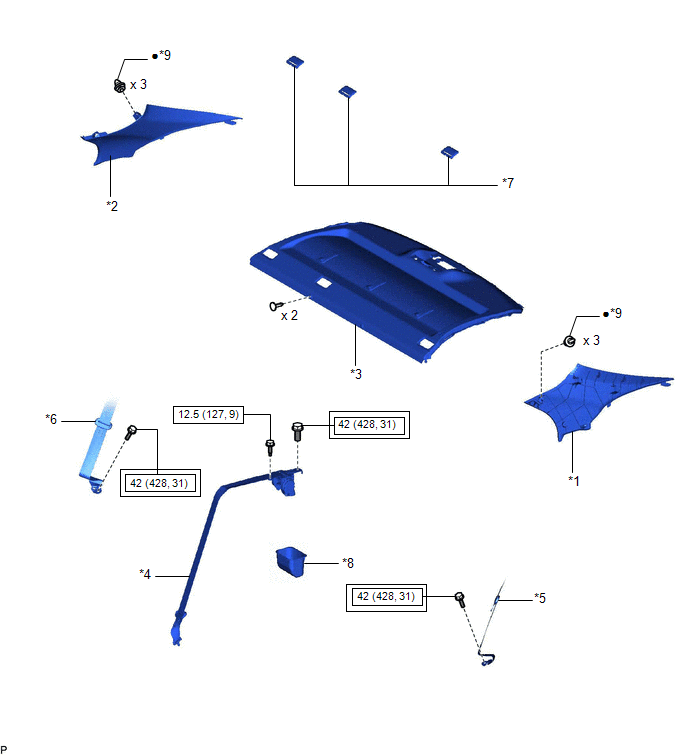

SCHEMA
|
*1 | GARNISSAGE LATERAL INTERIEUR GAUCHE DE TOIT | *2 |
GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT |
|
*3 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE |
*4 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
|
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE |
*6 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
|
*7 | CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE |
*8 | CACHE D'ENROULEUR DE CEINTURE DE SECURITE |
|
*9 | AGRAFE |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
|
● | Pièce non réutilisable | - |
- |
