PIECES CONSTITUTIVES

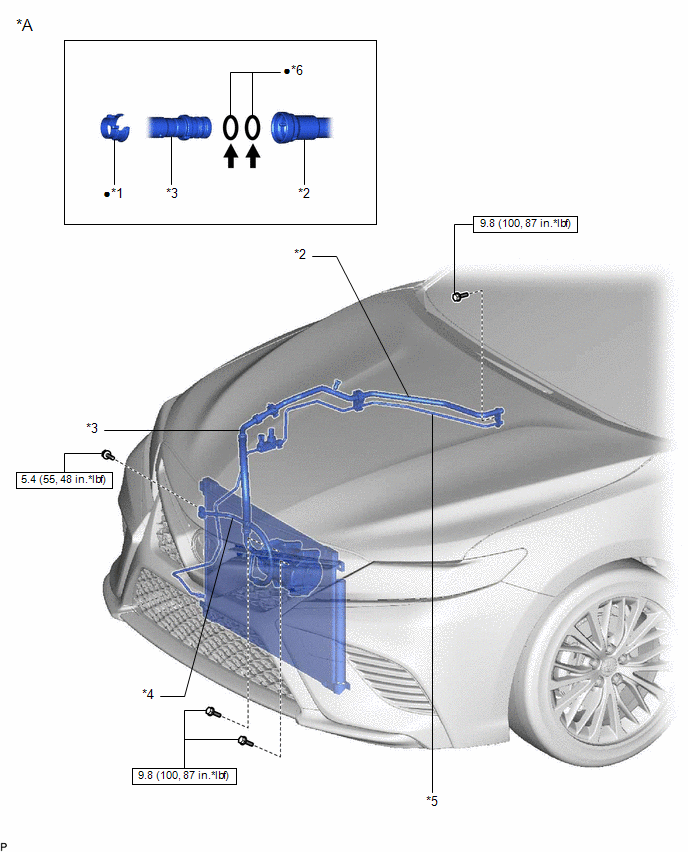

SCHEMA
|
*A | pour A25A-FKS |
- | - |
|
*1 | ATTACHE DE CANALISATION | *2 |
SOUS-ENSEMBLE DE TUYAU D'ASPIRATION |
|
*3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION | *4 |
SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
| *5 |
ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*6 | JOINT TORIQUE |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
.png) |
pour HFC-134a (R134a): Huile pour compresseur ND-OIL 8 ou produit équivalent pour HFO-1234yf (R1234yf): Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |
SCHEMA
|
*A | pour 2GR-FKS |
*B | sans l'accélérateur de refroidissement secondaire |
|
*1 | ATTACHE DE CANALISATION | *2 |
SOUS-ENSEMBLE DE TUYAU D'ASPIRATION |
|
*3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION | *4 |
SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
| *5 |
ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*6 | JOINT TORIQUE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Huile pour compresseur ND-OIL 8 ou produit équivalent |
- | - |

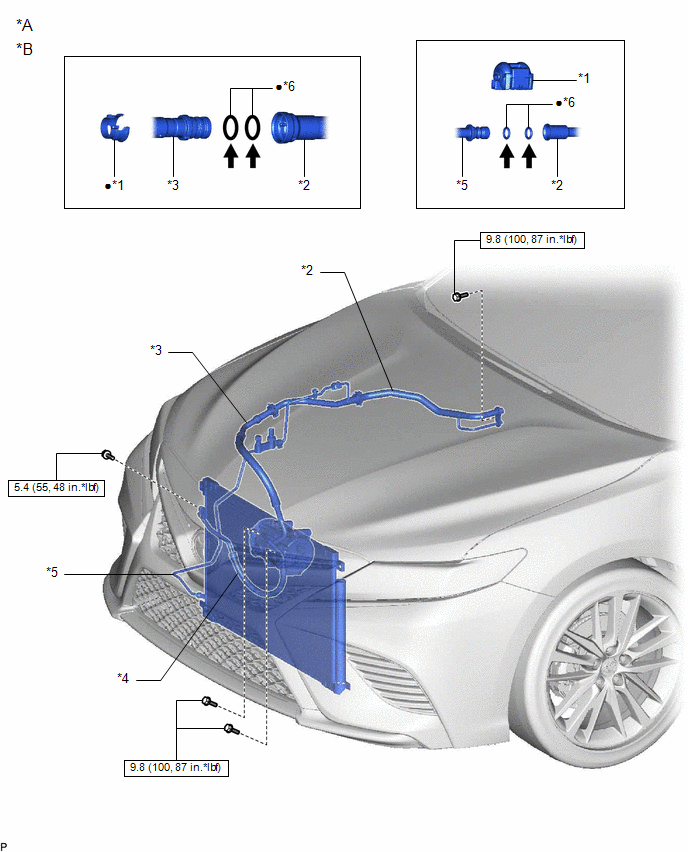

SCHEMA
|
*A | pour 2GR-FKS |
*B | avec l'accélérateur de refroidissement secondaire |
|
*1 | ATTACHE DE CANALISATION | *2 |
ENSEMBLE D'ACCESSOIRES ET DE TUYAU DE CLIMATISATION N° 2 |
|
*3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION | *4 |
SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
| *5 |
ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*6 | JOINT TORIQUE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
|
Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |

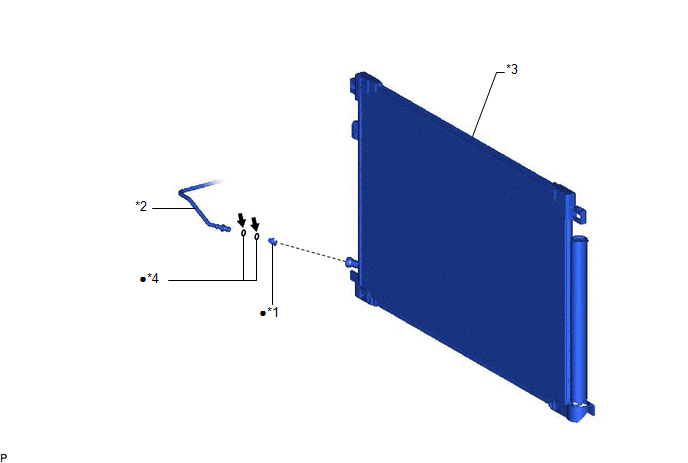

SCHEMA
|
*1 | ATTACHE DE CANALISATION |
*2 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
|
*3 | ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR |
*4 | JOINT TORIQUE |
|
|
pour HFC-134a (R134a): Huile pour compresseur ND-OIL 8 ou produit équivalent pour HFO-1234yf (R1234yf): Huile pour compresseur ND-OIL 12 ou produit équivalent |
● | Pièce non réutilisable |
