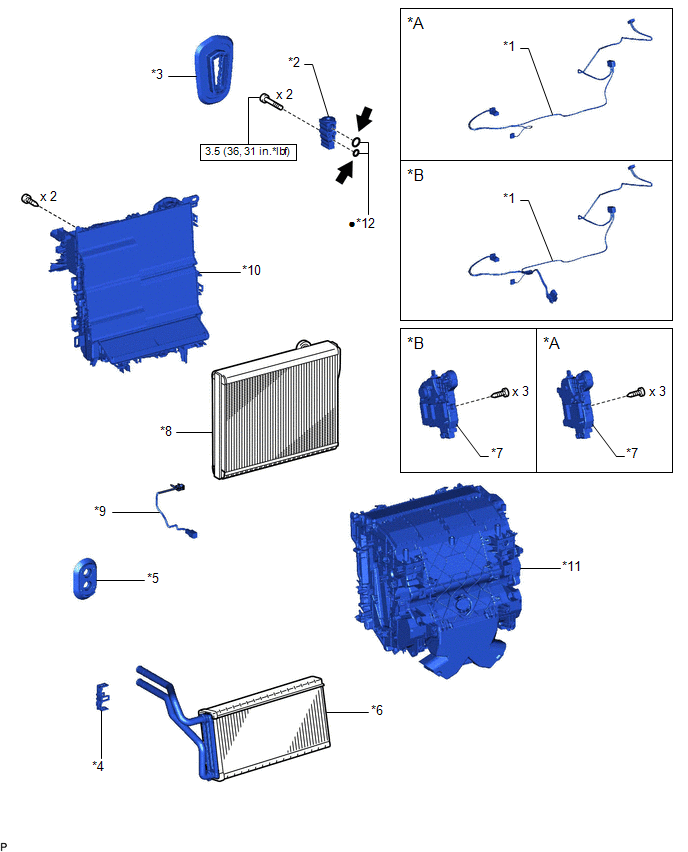

PIECES CONSTITUTIVES
SCHEMA
|
*A | pour type simple |
*B | pour type double |
|
*1 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |
*2 | DETENDEUR DE REFROIDISSEUR |
|
*3 | SOUS-ENSEMBLE D'OEILLET | *4 |
ATTACHE DE CHAUFFAGE |
|
*5 | OEILLET DE TUYAU DE CHAUFFAGE | *6 |
SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
|
*7 | SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
*8 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
|
*9 | THERMISTANCE DE REFROIDISSEUR N° 1 | *10 |
CARTER SUPERIEUR DE CHAUFFAGE |
|
*11 | CARTER INFERIEUR DE CHAUFFAGE | *12 |
JOINT TORIQUE |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
pour HFC-134a (R134a): Huile pour compresseur ND-OIL 8 ou produit équivalent pour HFO-1234yf (R1234yf): Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |
