PIECES CONSTITUTIVES

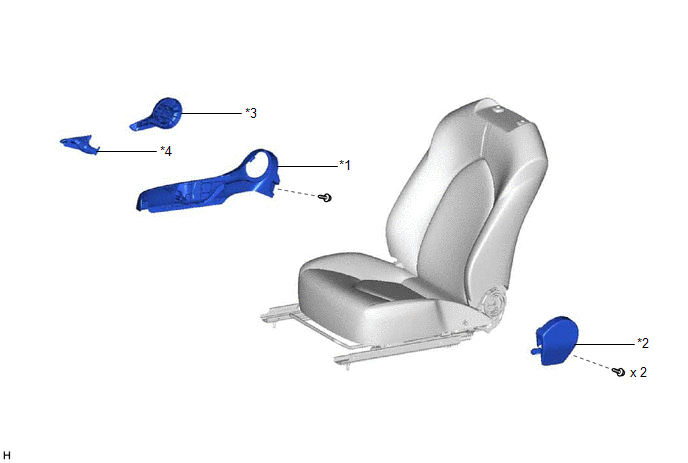

SCHEMA
.png)
|
*1 | PROTECTION D'ASSISE DE SIEGE AVANT DROIT |
*2 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT |
|
*3 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON DROIT |
*4 | POIGNEE DROITE DE DISPOSITIF DE REGLAGE EN HAUTEUR |

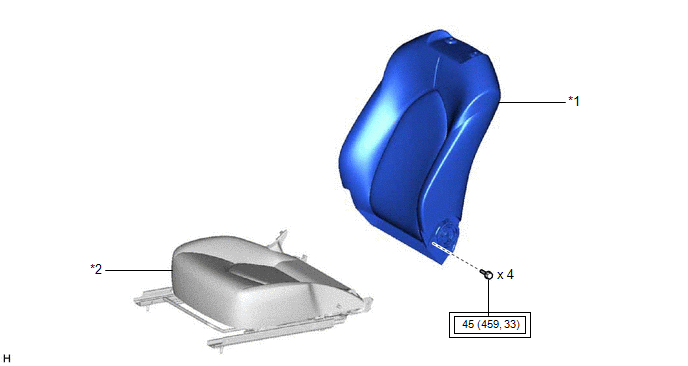

SCHEMA
.png)
|
*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |

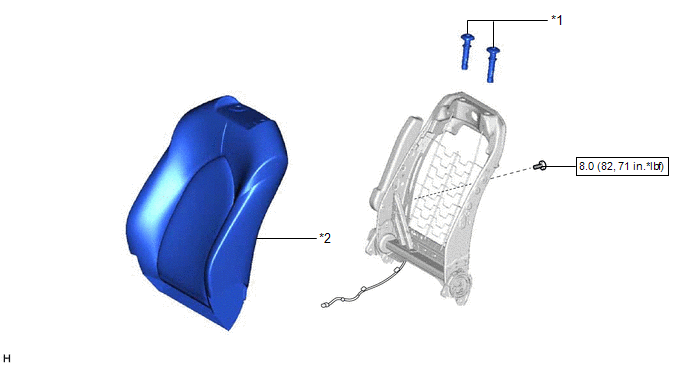

SCHEMA
|
*1 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

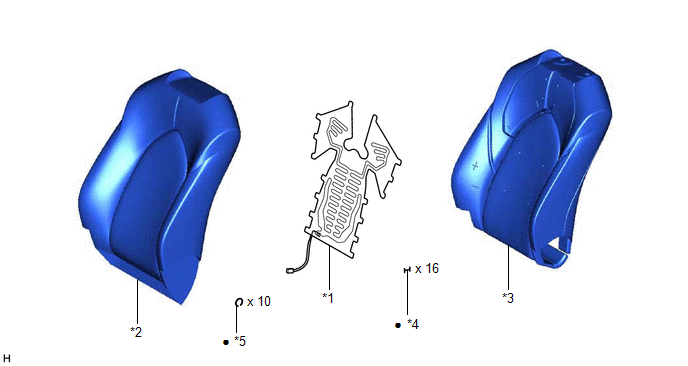

SCHEMA
|
*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT DROIT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ATTACHE D'ETIQUETTE |
|
*5 | ANNEAU DEMI-ROND |
- | - |
|
● | Pièce non réutilisable |
- | - |
