PIECES CONSTITUTIVES

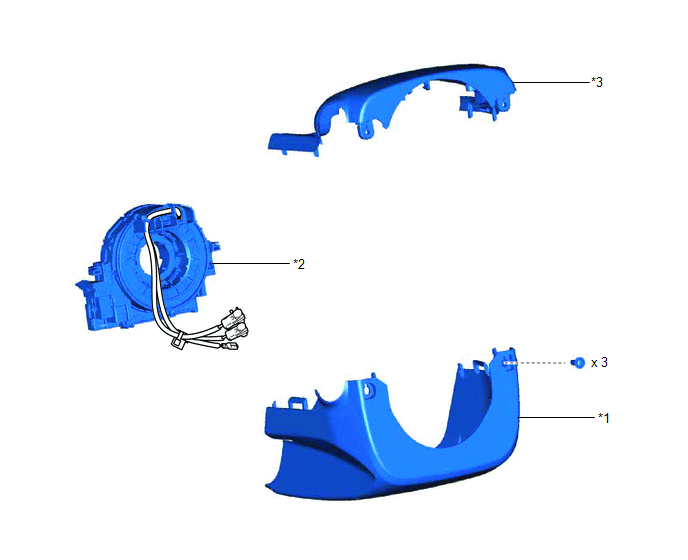

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION |
*2 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
|
*3 | CACHE SUPERIEUR DE COLONNE DE DIRECTION |
- | - |

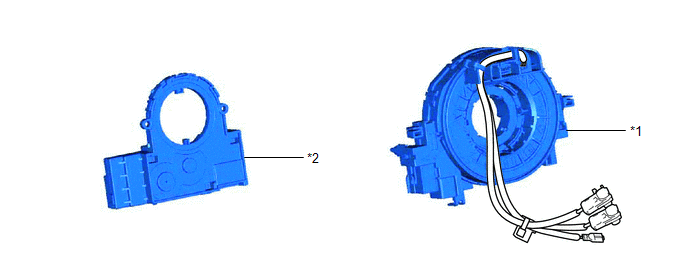

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*2 | CAPTEUR D'ANGLE DE BRAQUAGE |
