PIECES CONSTITUTIVES

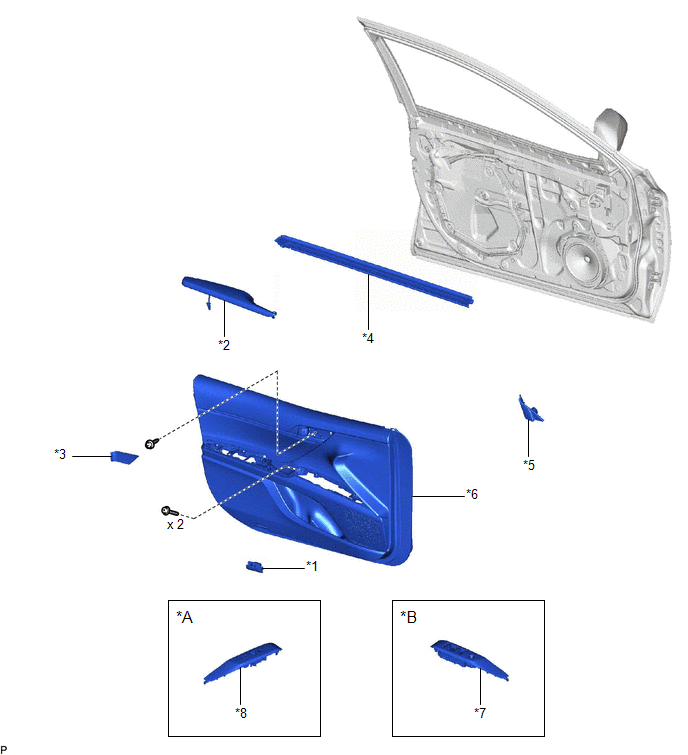

SCHEMA
|
*A | pour côté passager avant |
*B | pour côté conducteur |
|
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
|
*3 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT |
*4 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT |
|
*5 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*6 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
|
*7 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
*8 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |

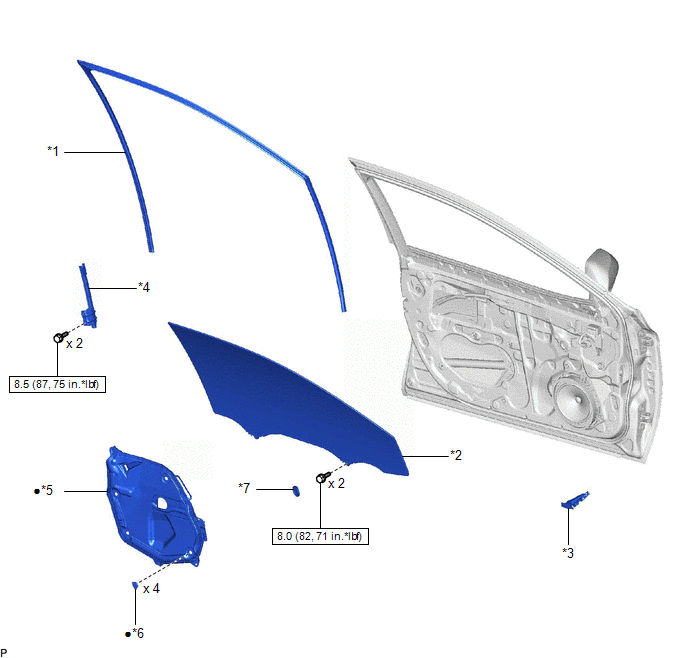

SCHEMA
|
*1 | COULISSEAU DE VITRE DE PORTE AVANT |
*2 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
|
*3 | PROTECTION DE PANNEAU DE PORTE AVANT |
*4 | SOUS-ENSEMBLE D'ARMATURE INFERIEURE ARRIERE DE PORTE AVANT |
|
*5 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
*6 | AGRAFE DE BOURRELET DE PORTE AVANT |
|
*7 | BOUCHON D'ORIFICE |
- | - |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |

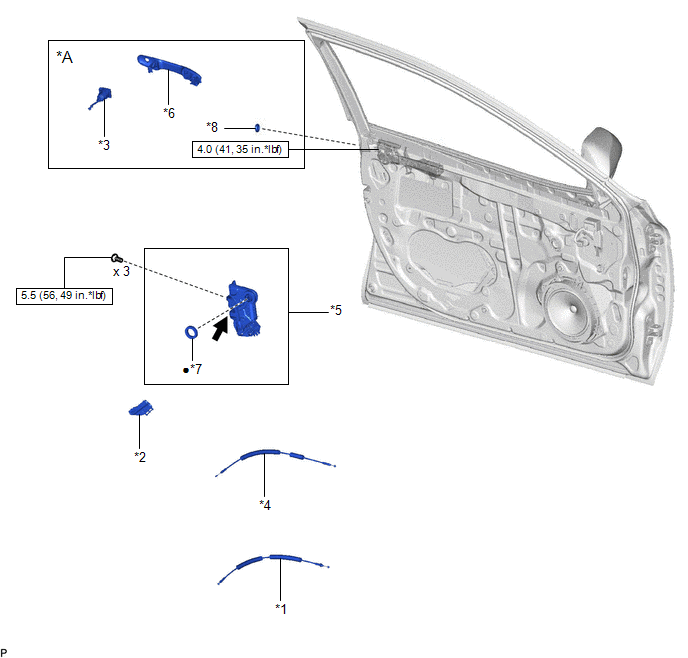

SCHEMA
|
*A | pour côté conducteur |
- | - |
|
*1 | ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT |
*2 | SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE AVANT |
|
*3 | ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT |
*4 | ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT |
|
*5 | ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR |
*6 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT |
|
*7 | JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE |
*8 | BOUCHON D'ORIFICE |
|
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
.png) |
Graisse MP | - |
- |
