Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives

Toyota Camry Manuel de réparation XV50 (2011–2019) / Transmission / Arbre De Roue / Arbre De Transmission / Ensemble D'arbre De Roue Avant(pour A25a-fks) / Pieces Constitutives

PIECES CONSTITUTIVES

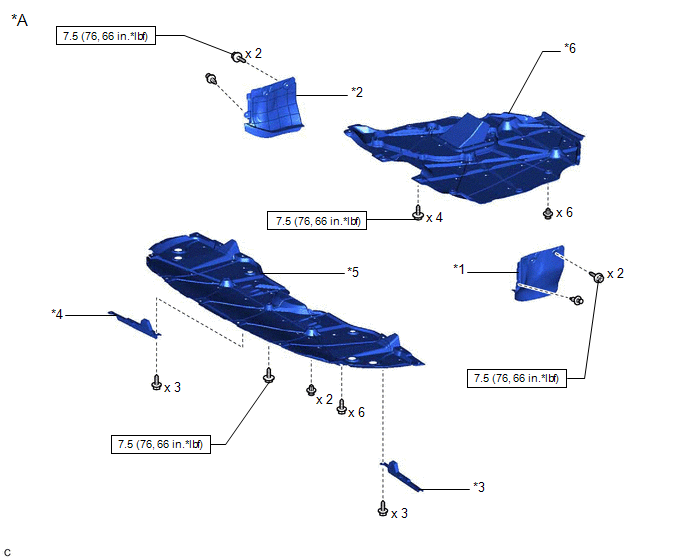

SCHEMA

*A

fabrication TMC

-

-

*1

JOINT DE JOUE D'AILE AVANT GAUCHE

*2

JOINT DE JOUE D'AILE AVANT DROITE

*3

REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

*4

REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT

*5

SABOT DE PROTECTION DU MOTEUR N° 1

*6

ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

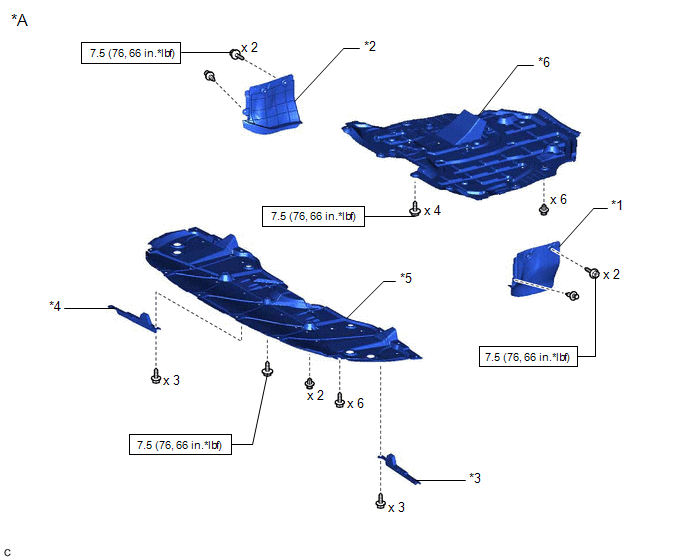

SCHEMA

*A

fabrication TMMK

-

-

*1

JOINT DE JOUE D'AILE AVANT GAUCHE

*2

JOINT DE JOUE D'AILE AVANT DROITE

*3

REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

*4

REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT

*5

SABOT DE PROTECTION DU MOTEUR N° 1

*6

ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

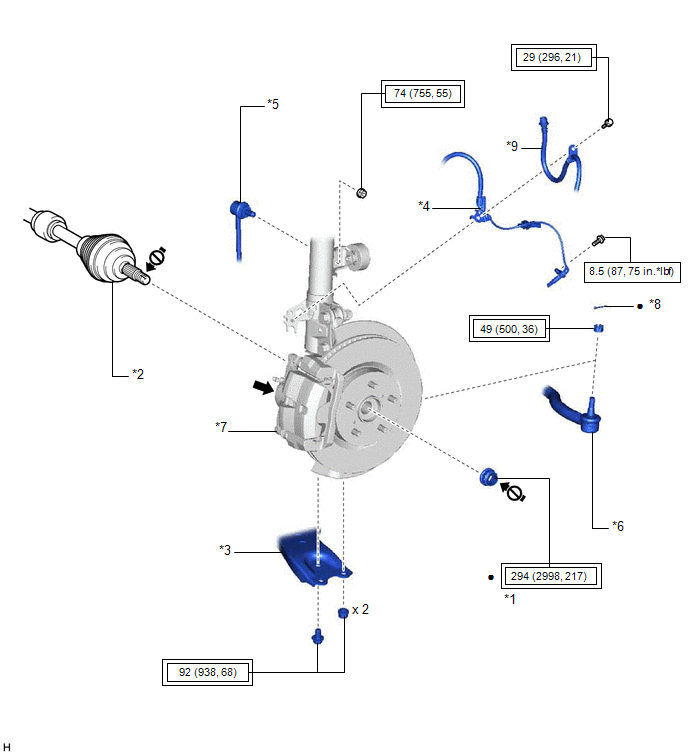

SCHEMA

*1

ECROU D'ARBRE D'ESSIEU AVANT

*2

ENSEMBLE D'ARBRE DE ROUE AVANT

*3

SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

*4

CAPTEUR DE VITESSE AVANT

*5

ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT

*6

ENSEMBLE DE BARRE D'ACCOUPLEMENT

*7

ENSEMBLE D'ESSIEU AVANT

*8

GOUPILLE FENDUE

*9

FLEXIBLE AVANT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

Graisse pour carrosserie Toyota W

Ne pas appliquer de lubrifiant sur les pièces filetées

-

-

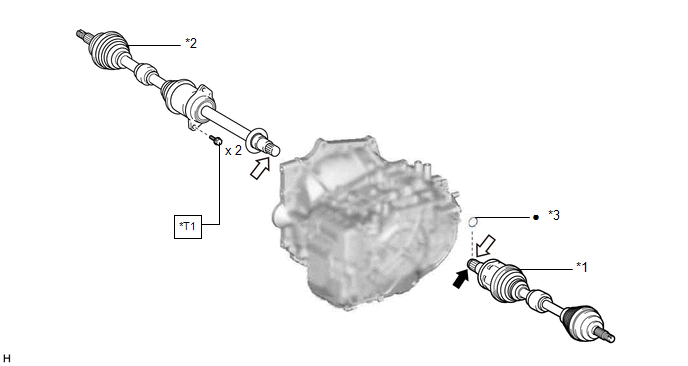

SCHEMA

*1

ENSEMBLE D'ARBRE DE ROUE AVANT GAUCHE

*2

ENSEMBLE D'ARBRE DE ROUE AVANT DROIT

*3

ANNEAU ELASTIQUE D'ORIFICE D'ARBRE DE ROUE AVANT

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

Graisse MP

ATF WS d'origine Toyota

*T1

fabrication TMC:

50,5 (515, 37)

fabrication TMMK:

63,7 (650, 47)

-

-

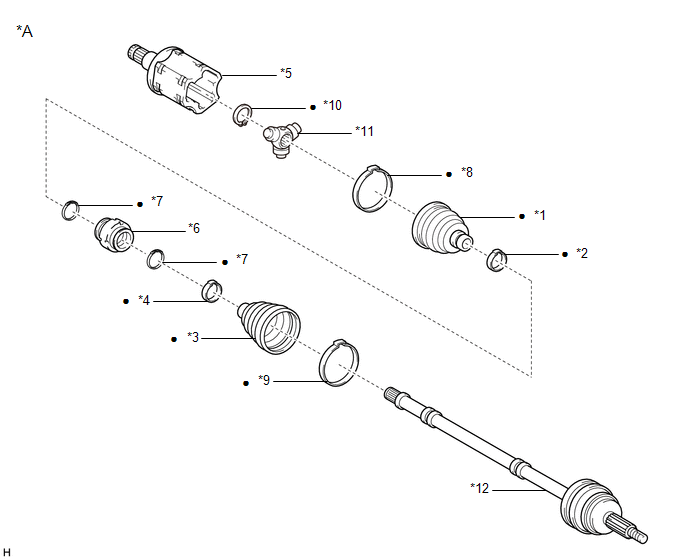

SCHEMA

*A

fabrication TMC, côté gauche

-

-

*1

SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

*2

ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

*3

SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

*4

ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

*5

ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

*6

AMORTISSEUR D'ARBRE DE ROUE AVANT

*7

ATTACHE D'AMORTISSEUR D'ARBRE DE TRANSMISSION AVANT

*8

ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

*9

ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2

*10

ANNEAU ELASTIQUE D'ARBRE

*11

JOINT TRIPODE

*12

ENSEMBLE DE JOINT EXTERIEUR AVEC ARBRE DE TRANSMISSION AVANT

●

Pièce non réutilisable

-

-

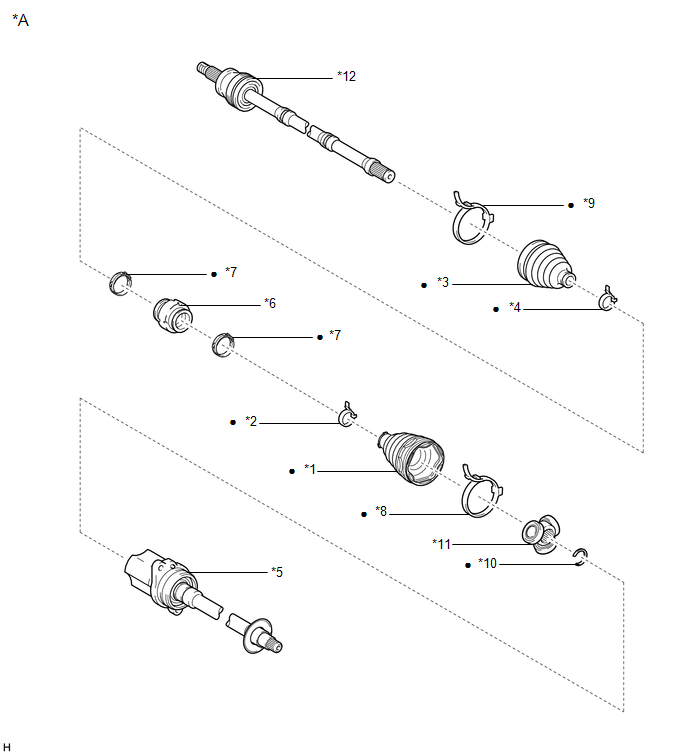

SCHEMA

*A

fabrication TMMK, côté gauche

-

-

*1

SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

*2

ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

*3

SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

*4

ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

*5

ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

*6

AMORTISSEUR D'ARBRE DE ROUE AVANT

*7

ATTACHE D'AMORTISSEUR D'ARBRE DE TRANSMISSION AVANT

*8

ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

*9

ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2

*10

ANNEAU ELASTIQUE D'ARBRE

*11

JOINT TRIPODE

*12

ENSEMBLE DE JOINT EXTERIEUR AVEC ARBRE DE TRANSMISSION AVANT

●

Pièce non réutilisable

-

-

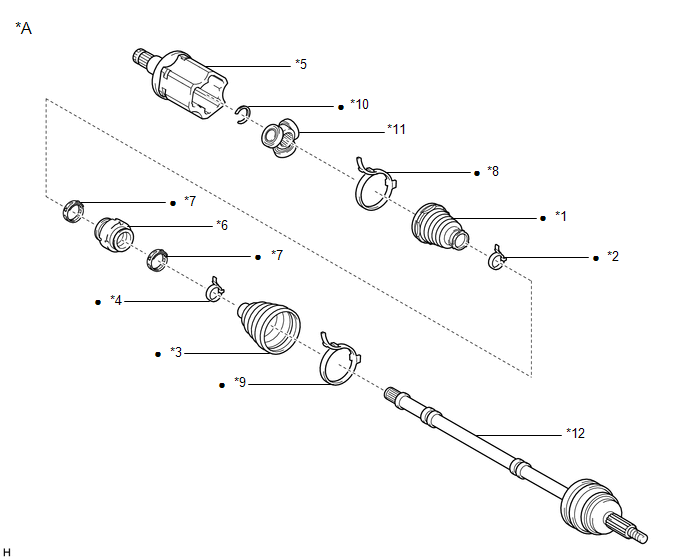

SCHEMA

*A

fabrication TMC, côté droit

-

-

*1

SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

*2

ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

*3

SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

*4

ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

*5

ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

*6

AMORTISSEUR D'ARBRE DE ROUE AVANT

*7

ATTACHE D'AMORTISSEUR D'ARBRE DE TRANSMISSION AVANT

*8

ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

*9

ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2

*10

ANNEAU ELASTIQUE D'ARBRE

*11

JOINT TRIPODE

*12

ENSEMBLE DE JOINT EXTERIEUR AVEC ARBRE DE TRANSMISSION AVANT

●

Pièce non réutilisable

-

-

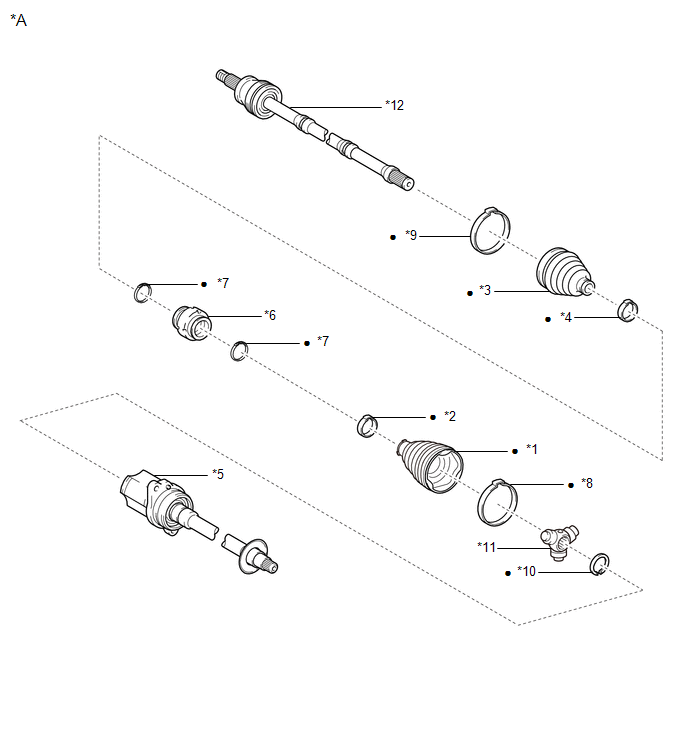

SCHEMA

*A

fabrication TMMK, côté droit

-

-

*1

SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

*2

ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

*3

SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

*4

ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

*5

ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

*6

AMORTISSEUR D'ARBRE DE ROUE AVANT

*7

ATTACHE D'AMORTISSEUR D'ARBRE DE TRANSMISSION AVANT

*8

ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

*9

ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2

*10

ANNEAU ELASTIQUE D'ARBRE

*11

JOINT TRIPODE

*12

ENSEMBLE DE JOINT EXTERIEUR AVEC ARBRE DE TRANSMISSION AVANT

●

Pièce non réutilisable

-

-
