PIECES CONSTITUTIVES

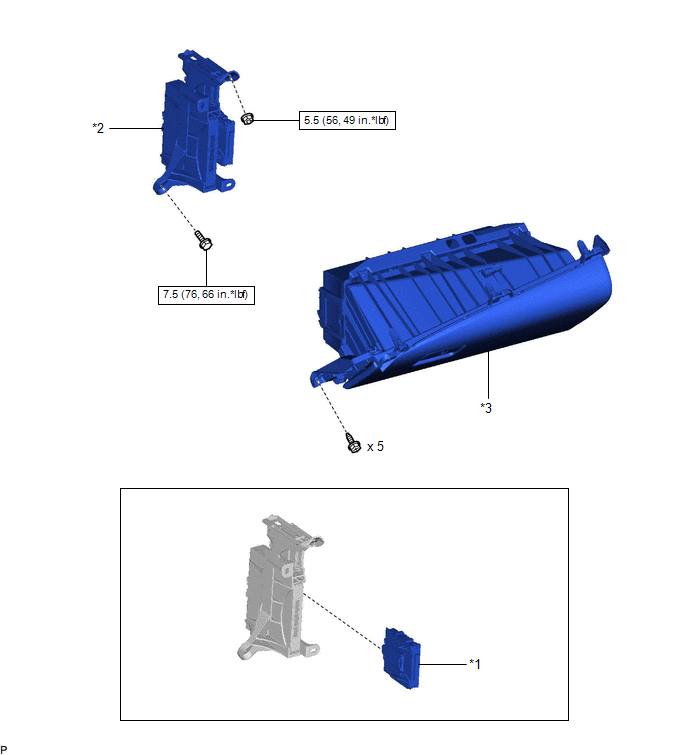

SCHEMA
*1 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
*2 | BOITIER D'INTEGRATION D'ECU DROIT |
*3 | SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
