Pieces Constitutives
PIECES CONSTITUTIVES

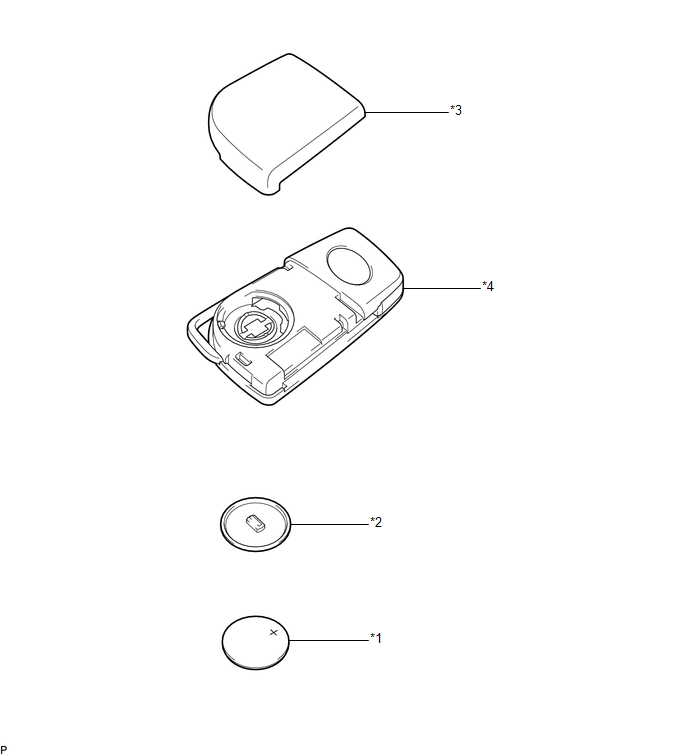

SCHEMA
|
*1 | PILE DE L'EMETTEUR |
*2 | CACHE DU COMPARTIMENT DE LA PILE DE L'EMETTEUR |
|
*3 | CACHE DE LOGEMENT DE L'EMETTEUR |
*4 | BOITIER DE LOGEMENT DE L'EMETTEUR |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA PILE DE L'EMETTEUR

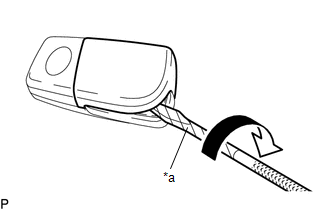

| (a) Introduire un tournevis dans l'espace et le faire tourner pour déposer le couvercle de logement d'émetteur. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|

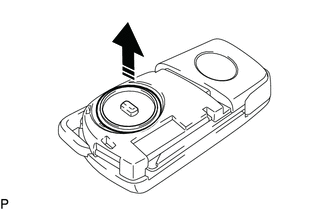

(b) Déposer le cache du compartiment de la pile de l'émetteur, comme indiqué sur le schéma.
|
Déposer dans ce sens |

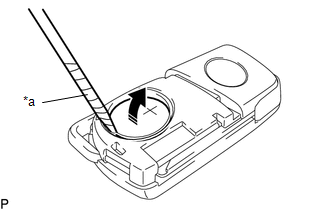

(c) Introduire un tournevis de précision dans l'écartement et déposer la pile de l'émetteur (pile au lithium: CR2032), comme indiqué sur le schéma.
REMARQUE:
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
|
*a | Ruban adhésif de protection |
|
Déposer dans ce sens |
Repose
REPOSE
PROCEDURE
1. REPOSER LA PILE DE L'EMETTEUR

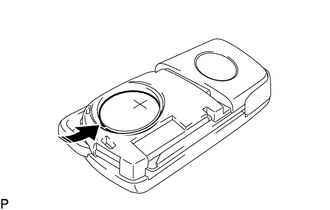

(a) Reposer la pile de l'émetteur (pile au lithium: CR2032), en plaçant le côté positif (+) vers le haut, comme indiqué sur le schéma.
REMARQUE:
|
Poser dans ce sens |

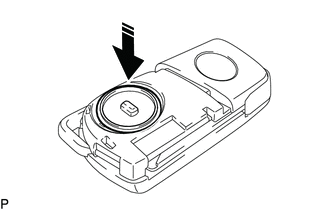

(b) Reposer le cache du compartiment de la pile de l'émetteur comme indiqué sur le schéma.
|
Poser dans ce sens |

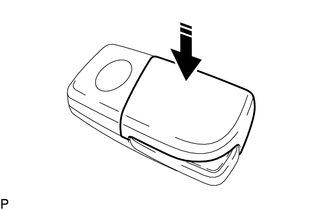

(c) Reposer le couvercle de logement d'émetteur en appuyant dessus comme indiqué sur le schéma.
|
Poser dans ce sens |
(d) Enfoncer un des contacteurs de l'émetteur et s'assurer que la LED s'allume.
OK:
Le LED de l'émetteur s'allume lorsqu'un contacteur est enfoncé.
