Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

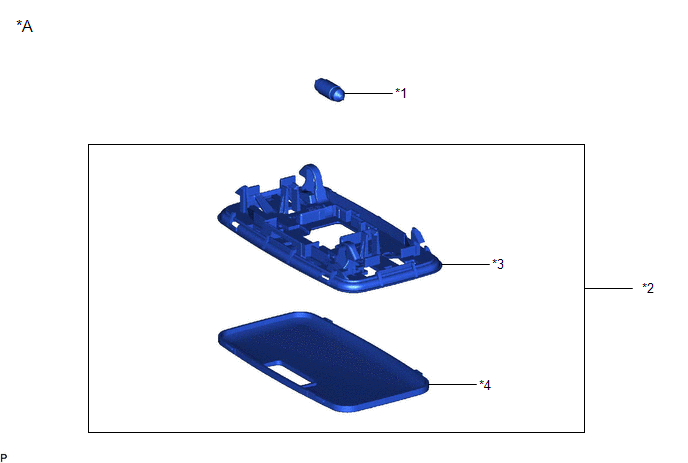

*A | pour type à ampoule |
- | - |
|
*1 | AMPOULE DE PLAFONNIER ARRIERE |
*2 | ENSEMBLE DE PLAFONNIER |
|
*3 | LOGEMENT DE PLAFONNIER |
*4 | LENTILLE DE PLAFONNIER |
SCHEMA
|

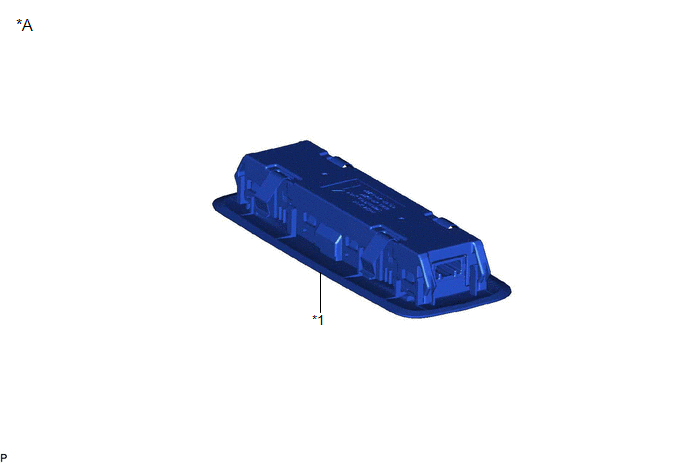

*A | pour type LED |
- | - |
|
*1 | ENSEMBLE D'ECLAIRAGE LOCAL |
- | - |
Depose
DEPOSE
PROCEDURE

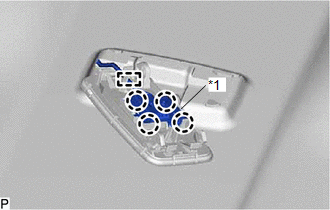

1. DEPOSER L'ENSEMBLE DE PLAFONNIER (type à ampoule)

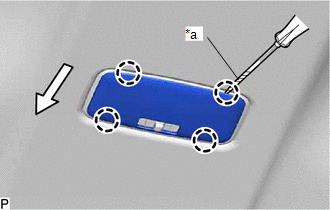

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les 4 griffes pour déposer la lentille de plafonnier.
|
*a | Ruban adhésif de protection |
|
Avant |

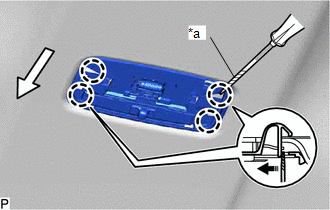

(b) A l'aide d'un tournevis dont la pointe a été préalablement enveloppée de ruban adhésif de protection, libérer les 4 griffes pour détacher le logement de plafonnier comme indiqué sur le schéma.
|
*a | Ruban adhésif de protection |
|
Avant |
|
Déposer dans ce sens |
| (c) Libérer l'attache. |
|

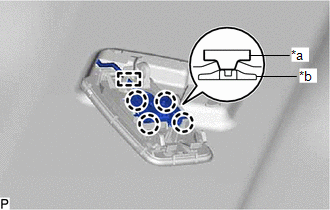

(d) Libérer les 4 griffes pour détacher la base du contacteur de plafonnier du logement de plafonnier.
2. DEPOSER L'AMPOULE DE PLAFONNIER ARRIERE (pour type à ampoule)
(a) Déposer l'ampoule de plafonnier arrière de la base de contacteur de plafonnier.
3. DEPOSER L'ENSEMBLE D'ECLAIRAGE LOCAL (type à LED)

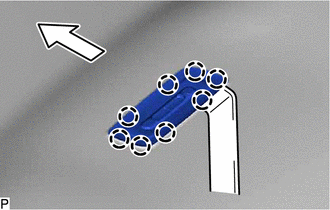

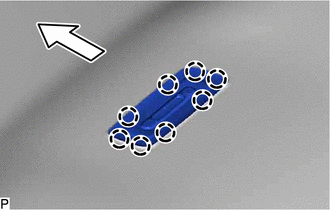

(a) A l'aide d'un extracteur de moulure, libérer les 8 griffes.
|
Avant |
(b) Débrancher le connecteur et déposer l'ensemble d'éclairage local.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE LOCAL (type à LED)
|

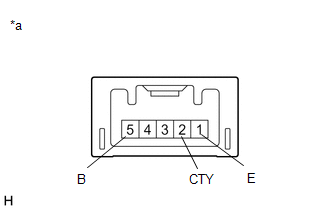

*a | Pièce constitutive sans faisceau de câbles branché (ensemble d'éclairage local) |
(a) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage local s'allume.
OK:
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Batterie positive (+) → 5 (B) Batterie négative (-) → 1 (E) |
Contacteur d'éclairage local gauche en position ON |
L'éclairage local gauche s'allume |
|
Contacteur d'éclairage local droit en position ON |
L'éclairage local droit s'allume | |
|
Batterie positive (+) → 5 (B) Batterie négative (-) → 2 (CTY) |
Contacteur d'éclairage local gauche en position OFF |
L'éclairage local gauche s'allume |
|
Contacteur d'éclairage local droit en position OFF |
L'éclairage local droit s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage local.
Repose
REPOSE
PROCEDURE
1. REPOSER L'AMPOULE DE PLAFONNIER ARRIERE (pour type à ampoule)
(a) Reposer l'ampoule de plafonnier arrière sur la base de contacteur de plafonnier.
2. REPOSER L'ENSEMBLE DE PLAFONNIER (type à ampoule)
| (a) Aligner les pièces de contacteur indiquées sur le schéma et engager les 4 griffes pour reposer la base de contacteur de plafonnier sur le logement de plafonnier. |
|
(b) Engager l'attache.
(c) Engager les 4 griffes pour reposer le logement de plafonnier.
|
Avant |

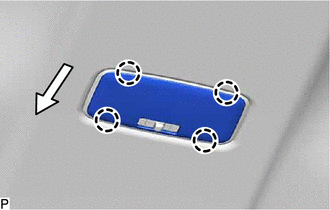

(d) Engager les 4 griffes pour reposer la lentille de plafonnier.
|
Avant |
3. REPOSER L'ENSEMBLE D'ECLAIRAGE LOCAL (type à LED)
(a) Brancher le connecteur.

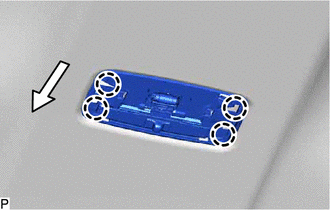

(b) Engager les 8 griffes pour reposer l'ensemble d'éclairage local.
|
Avant |
