Toyota Camry Manuel de réparation XV50 (2011–2019): Pommeau De Levier De Changement De Vitesse

Pieces Constitutives

PIECES CONSTITUTIVES

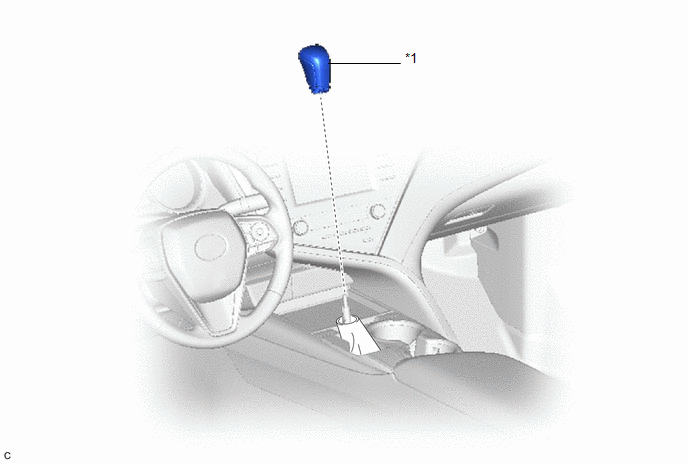

SCHEMA

*1

SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

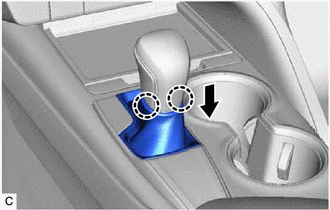

(a) Libérer les 2 griffes pour débrancher le sous-ensemble de cache d'orifice de changement de vitesse comme indiqué sur le schéma.

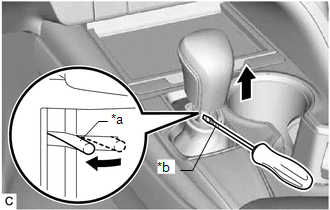

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, dégager le côté gauche de l'agrafe et déposer le sous-ensemble de pommeau de levier de changement de vitesse de l'ensemble de boîte de vitesses au plancher, comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas endommager le sous-ensemble de pommeau de levier de changement de vitesse.

*a

Agrafe

*b

Ruban adhésif de protection

Repose

REPOSE

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

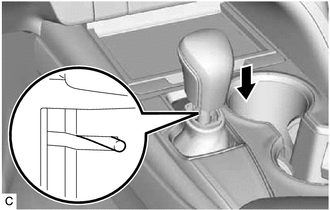

(a) Reposer le sous-ensemble de pommeau de levier de changement de vitesse sur l'ensemble de changement de vitesse au plancher.

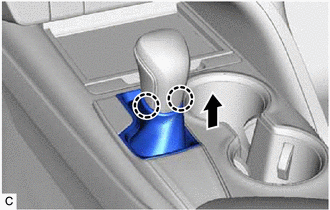

(b) Engager les 2 griffes pour brancher le sous-ensemble de cache d'orifice de changement de vitesse comme indiqué sur le schéma.

REMARQUE:

S'assurer que le sous-ensemble de cache d'orifice de changement de vitesse ne se tord pas après avoir reposé le sous-ensemble de pommeau de levier de changement de vitesse.
