REGLAGE
PROCEDURE
1. PROCEDURE DE REGLAGE DE VOLANT DE DIRECTION DECENTRE
(a) Vérifier le décentrage du volant.
(1) Mettre l'ensemble de volant en position centrale.

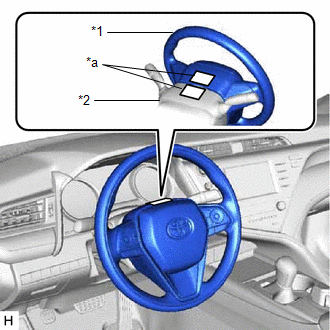

| (2) Appliquer du ruban protecteur sur la partie supérieure de l'ensemble de volant lorsque celui-ci se trouve au point milieu, ainsi que sur le cache supérieur de colonne de direction. |
|
(3) Conduire le véhicule tout droit sur 100 m (328 pi) à une vitesse constante de 56 km/h (35 mi/h), en tenant l'ensemble de volant pour maintenir la trajectoire.

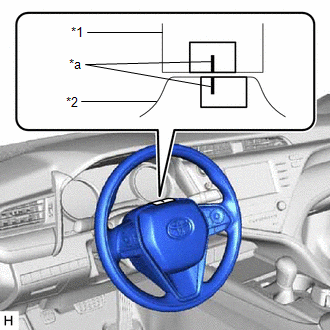

| (4) Tracer une ligne sur le ruban protecteur comme indiqué sur le schéma. |
|
(5) Mettre l'ensemble de volant en position centrale.

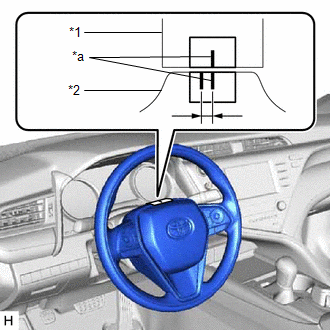

| (6) Tracer une nouvelle ligne sur le ruban protecteur de l'ensemble de volant comme indiqué sur le schéma. |
|
(7) Mesurer la distance entre les 2 lignes du ruban protecteur de l'ensemble de volant.
(8) Convertir la distance mesurée en angle de braquage.
CONSEIL:
(b) Régler l'angle de braquage.

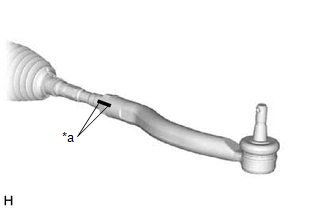

| (1) Tracer des repères d'alignement sur les ensembles de barre d'accouplement gauche et droit et sur le sous-ensemble d'embout de crémaillère respectivement. |
|
(2) A l'aide d'un calibre en papier, mesurer les longueurs de filet des sous-ensembles d'embout de crémaillère.
CONSEIL:

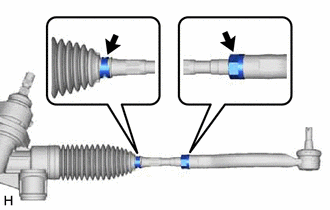

| (3) Déposer les agrafes de soufflet de crémaillère de direction des soufflets de crémaillère de direction droit et gauche. |
|
(4) Desserrer les contre-écrous droit et gauche.
(5) Tourner les sous-ensembles d'embout de crémaillère droit et gauche dans les mêmes proportions (mais dans des directions différentes) selon l'angle de braquage mesuré.
CONSEIL:
Un tour de 360 degrés d'un embout de crémaillère de direction (mouvement horizontal de 1,5 mm (0,0591 po)) correspond à 9,2 degrés d'angle de braquage.
(6) Serrer les contre-écrous de droite et de gauche au couple prescrit.
Torque:
88 N·m {897 kgf·cm, 65 ft·lbf}
REMARQUE:
S'assurer que la différence de longueur de filet entre les sous-ensembles d'embout de crémaillère droit et gauche est de 1,5 mm (0,0591 po).
(7) Reposer les agrafes de soufflet de crémaillère droit et gauche.
CONSEIL:

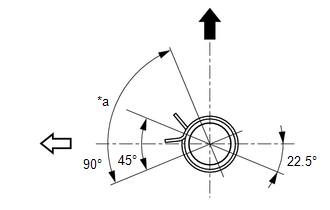

Veiller à ce que les fiches du soufflet de crémaillère de direction droit et gauche soient bien positionnées dans la zone indiquée sur le schéma.
|
*a | Zone de positionnement de la languette d'agrafe |
|
Haut(e) |
|
Arrière du véhicule |
