DEMONTAGE
PROCEDURE

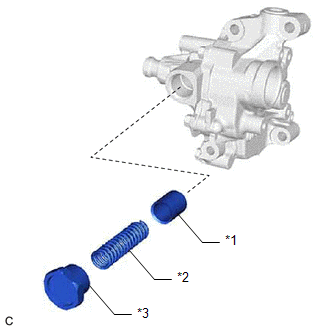

1. DEPOSER LA SOUPAPE DE DECHARGE DE POMPE A HUILE
| (a) A l'aide d'une clé à douille de 27 mm, déposer le bouchon de soupape de décharge de pompe à huile du sous-ensemble de couvercle de pompe à huile. |
|
(b) Déposer le ressort de soupape de décharge de pompe à huile et la soupape de décharge de pompe à huile du sous-ensemble de couvercle de pompe à huile.

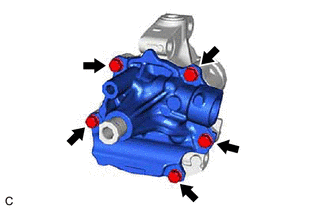

2. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE POMPE A HUILE
| (a) Déposer les 5 boulons et le sous-ensemble de couvercle de pompe à huile du corps de pompe à huile. |
|

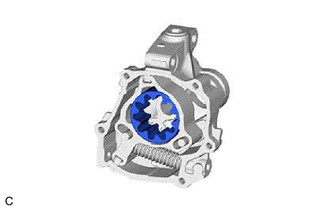

3. DEPOSER LE ROTOR MENE DE POMPE A HUILE
| (a) Déposer le rotor mené de pompe à huile du segment de régulateur de pompe à huile. |
|

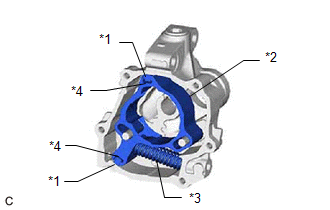

4. DEPOSER LE SEGMENT DE REGULATEUR DE POMPE A HUILE
| (a) Déposer le segment de régulateur de pompe à huile, les 2 palettes de régulateur de pompe à huile, les 2 ressorts de palette et le ressort de soupape de décharge de pompe à huile du corps de pompe à huile. |
|
