REMONTAGE
PROCEDURE
1. REPOSER LE BOITIER INFERIEUR DE TEMOIN DE POSITION

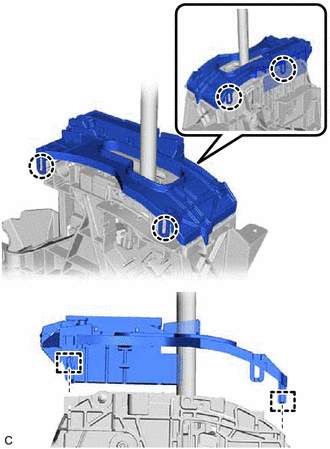

| (a) Engager les 4 griffes et les 2 guides pour reposer le boîtier inférieur de témoin de rapport engagé sur l'ensemble d'unité de commande de verrouillage de changement de vitesse. REMARQUE: Ne pas endommager le boîtier inférieur de témoin de position. |
|
2. REPOSER LE TEMOIN DE POSITION DE CHANGEMENT DE VITESSE

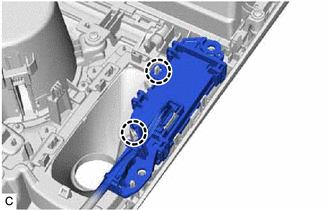

| (a) Engager les 2 griffes pour reposer le témoin de rapport engagé sur le sous-ensemble de panneau de console supérieur arrière. |
|

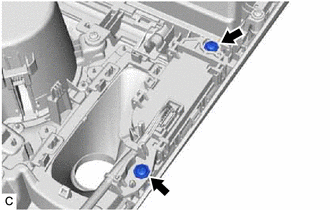

| (b) Reposer les 2 vis. |
|

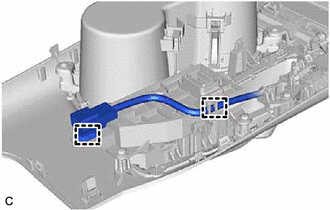

| (c) Engager les 2 attaches pour brancher le faisceau de câbles. |
|
Verification
ReposeRepose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT
CONSEIL:
...
Ampoule De Clignotant Avant
RemplacementREMPLACEMENT MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. DEPOSER L'AMPOULE DE CLIGNOTANT AVANT
Cliquer ici 2. REPOSER L' ...
Batterie
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 BATTERIE
*2 BORNE NEGATIVE DE LA BATTERIE
*3 BORNE POSITIVE DE LA BATTERIE
*4 ATTACHE DE BATTERIE N° 2
*5 CAPUCHON DE BORNE DE BATTERIE
- -
Couple de serrage pour "zones princip ...
