REMONTAGE

PROCEDURE

1. REPOSER LE ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN INTERIEUR)

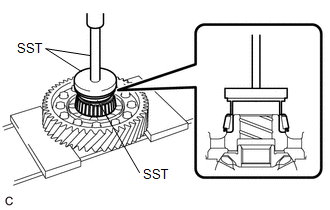

(a) A l'aide du SST et d'une presse, poser un roulement à rouleaux coniques avant neuf (chemin intérieur) de boîtier de différentiel avant sur l'ensemble de boîtier de différentiel.

SST: 09316-20011

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07200

REMARQUE:

Veiller à ne pas endommager la cage de roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin intérieur) lors de la repose du roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin intérieur).
Veiller à reposer le roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin intérieur) de manière à ce qu'il n'y ait pas de jeu entre le roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin intérieur) et l'ensemble de boîtier de différentiel. La présence de jeu fausserait la mesure du couple de rotation de l'ensemble de boîtier de différentiel.

2. REPOSER LE ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN EXTERIEUR)

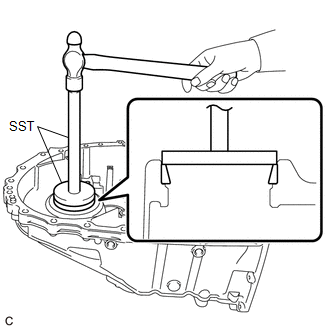

(a) A l'aide du SST et d'un marteau, reposer la cale de pignon d'attaque de différentiel et un un roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin extérieur) neuf sur le logement de boîte-pont.

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07200

REMARQUE:

Veiller à reposer le roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin extérieur) de manière à ce qu'il n'y ait pas de jeu entre le roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin extérieur), la cale de pignon d'attaque de différentiel et le logement de boîte-pont. La présence de jeu fausserait la mesure du couple de rotation de l'ensemble de boîtier de différentiel.

3. REPOSER LE ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN INTERIEUR)

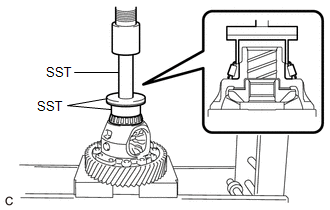

(a) A l'aide du SST et d'une presse, poser un roulement à rouleaux coniques arrière neuf (chemin intérieur) de boîtier de différentiel avant sur l'ensemble de boîtier de différentiel.

SST: 09316-20011

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07200

REMARQUE:

Veiller à ne pas endommager la cage de roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin intérieur) lors de la repose du roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin intérieur).
Veiller à reposer le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin intérieur) de manière à ce qu'il n'y ait pas de jeu entre le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin intérieur) et l'ensemble de boîtier de différentiel. La présence de jeu fausserait la mesure du couple de rotation de l'ensemble de boîtier de différentiel.

4. REPOSER LE ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN EXTERIEUR)

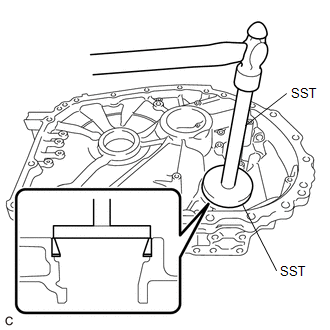

(a) A l'aide du SST et d'un marteau, poser un roulement à rouleaux coniques arrière de boîtier de différentiel avant neuf (chemin extérieur) sur le sous-ensemble de carter de boîte-pont automatique.

SST: 09950-60020

09951-00790

SST: 09950-70010

09951-07200

REMARQUE:

Veiller à reposer le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin extérieur) de manière à ce qu'il n'y ait pas de jeu entre le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin extérieur) et le sous-ensemble de carter de boîte-pont automatique. La présence de jeu fausserait la mesure du couple de rotation de l'ensemble de boîtier de différentiel.
