Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 3

CONSEIL:

Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 3 est nécessaire.

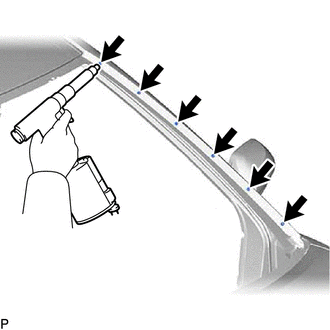

(a) A l'aide d'une riveteuse dotée d'un embout, reposer 6 agrafes de moulure extérieure de pare-brise n° 3 neuves.

CONSEIL:

Si le mandrin de l'agrafe de moulure extérieure de pare-brise n° 3 ne sort pas à la première utilisation de la riveteuse, faire glisser la riveteuse vers l'avant sur le mandrin, puis l'actionner de nouveau.

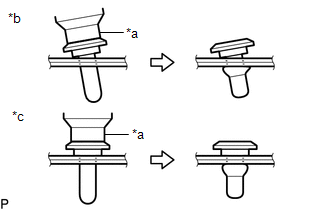

REMARQUE:

• Ne pas faire levier sur l'agrafe de moulure extérieure de pare-brise n° 3 avec la riveteuse car cela risque d'endommager la riveteuse et le mandrin.

• S'assurer que les agrafes de moulure extérieure de pare-brise n° 3 sont bien en place contre la caisse du véhicule.

  *a	Riveteuse
  *b	Incorrect(e)
  *c	Correct(e)

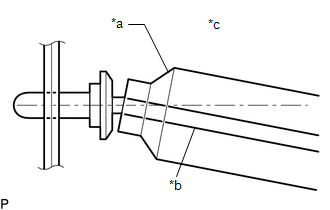

• Ne pas incliner la riveteuse lors de la repose de l'agrafe de moulure extérieure de pare-brise n° 3 sur la caisse du véhicule.

(b) Reposer le sous-ensemble de vitre de pare-brise.

Cliquer ici

2. REPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 1

CONSEIL:

Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 1 est nécessaire.

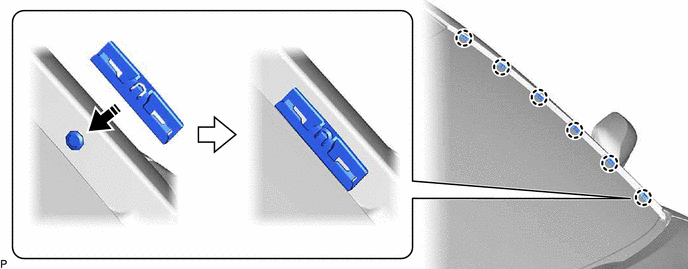

(a) Engager les 6 griffes pour reposer les 6 agrafes de moulure extérieure de pare-brise n° 1, comme indiqué sur le schéma.

Poser dans ce sens

-

-

3. REPOSER LA MOULURE EXTERIEURE DE PARE-BRISE

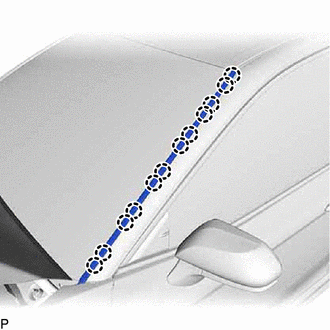

(a) Engager les 12 griffes pour reposer la moulure extérieure de pare-brise.

4. REPOSER LE JOINT LATERAL ENTRE L'AILE AVANT ET L'AUVENT

Cliquer ici
